这个练习题使用了CAD定数等分命令、偏移命令、导圆角命令等。主要讲解一下定数等分命令的使用，我们一起用CAD制图软件来绘制图案吧！

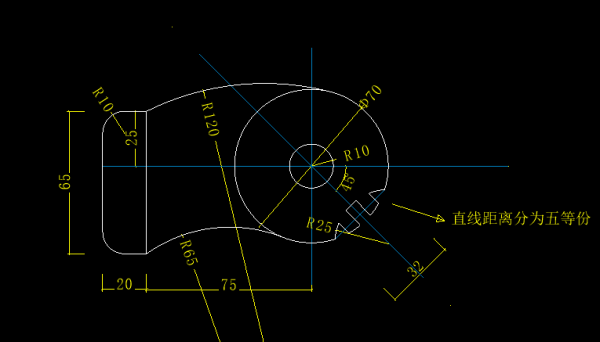

目标图形

绘制步骤：

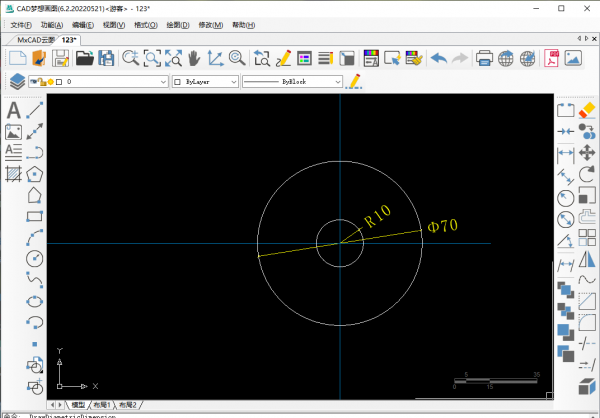

1.先从圆形开始绘制，绘制辅助线段，然后在辅助线交点处绘制一个半径为10的圆形与直径为70的圆形。

圆形

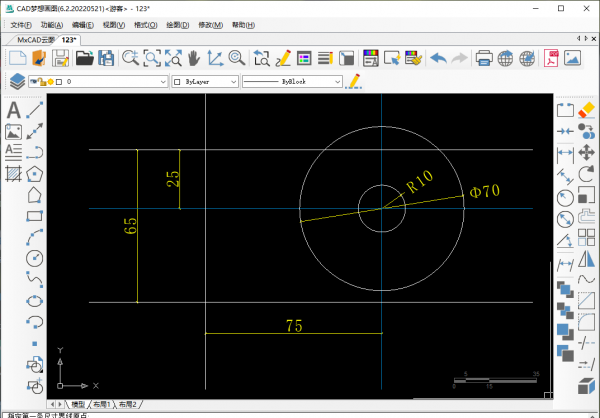

2.再来绘制图形的左侧，使用CAD偏移命令，将纵向辅助线向左偏移75的距离，再将横向辅助线向上偏移25的距离，然后将偏移后的横向向下偏移65的距离。

偏移

3.接下来再次使用偏移命令，将左侧纵向线段向左偏移20的距离，并使用CAD导圆角命令，对左侧两个线段交点处进行导圆角，半径设置为10。

导圆角
