cad矩形快捷键命令怎么用 矩形命令和填充命令的练习
导读:cad矩形快捷键命令怎么用,为大家介绍矩形命令和填充命令的练习和cad矩形快捷键命令怎么用的相关知识,下面[领啦网]小编为您详细解答 在CAD软件中的直线命令与矩形命令,为什么会键直线命令做
cad矩形快捷键命令怎么用
为大家介绍矩形命令和填充命令的练习和cad矩形快捷键命令怎么用的相关知识,下面[领啦网]小编为您详细解答
在CAD软件中的直线命令与矩形命令,为什么会键直线命令做到CAD软件绘图区域的第一个图标呢?就是因为它的使用率非常的高,当然CAD中的矩形命令也是一样的。
今天这个习题主要就是用到了CAD直线命令、矩形命令、填充命令的实际应用。

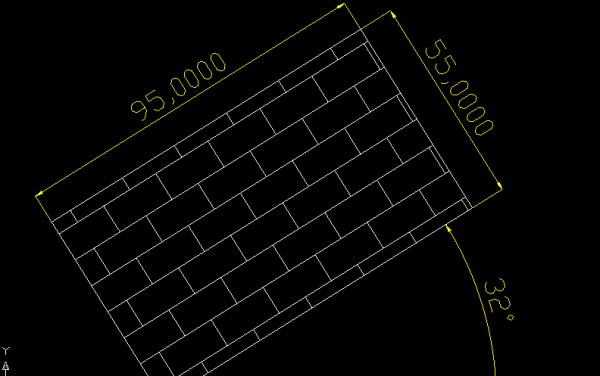

目标图形
打开CAD梦想画图软件,首先我们快速回顾一下CAD直线命令是怎么使用的,点击CAD软件左侧的工具栏中的直线命令按钮,根据命令行提示指定直线第一点,拖动鼠标到下一点的位置,再点击鼠标左键。
或者输入指定的直线长度,按下空格键可以结束直线绘制命令。也可以继续接着直线第二点的位置绘制下一条直线。

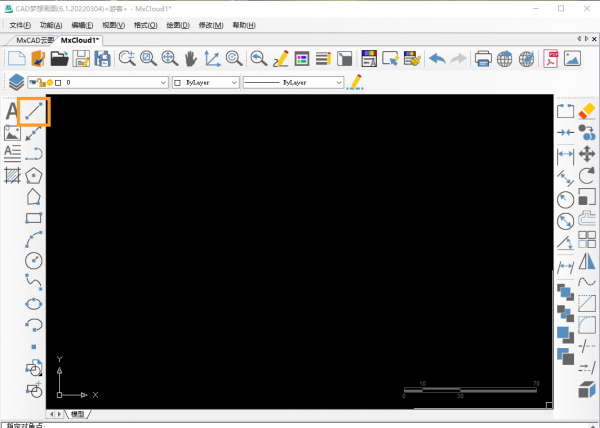

直线命令按钮

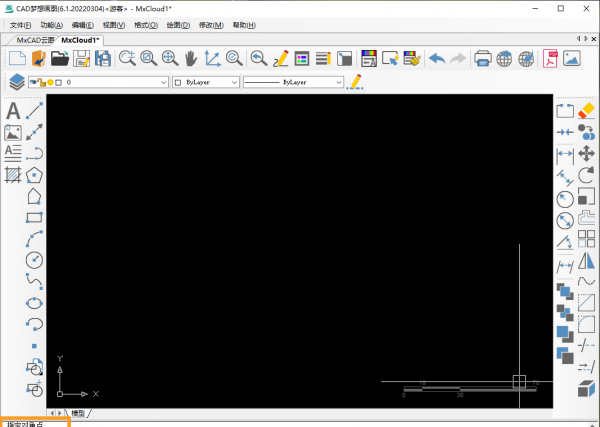

接下来我们绘制今天的练习题图案,首先需要绘制一条水平的直线,点击直线按钮,或命令行输入直线命令快捷键“L”,按下空格键,指定直线第一点,(这里如果没有打开正交,可以按F8,打开正交);
拖动鼠标向右侧,再指定直线的长度,这里我们指定一个大概的长度即可。
