今天，就结合实际用UC3842做的典型开关电源的电路图分享给大家，因为类似芯片应用非常广泛，日后大家也就这样去分析就行。电路图如下：

再介绍一下UC3842：是一种电流控制型脉宽调制芯片，记得是电流控制型。

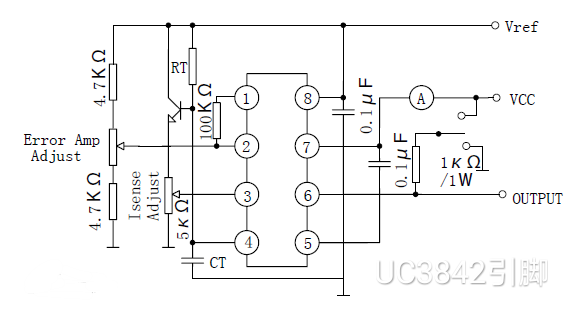

共有8 个引脚，各脚功能如下：

1脚是误差放大器的输出端，外接阻容元件。

2脚是反馈电压输入端。

3脚为电流检测输入端。

4脚为定时端。

5脚为公共地端。

6脚为推挽输出端。

7脚是直流电源供电端。

8脚为5伏基准电压输出端。

这是UC3842各引脚的定义功能，了解了核心芯片后，我们结合芯片各脚定义看电路图：

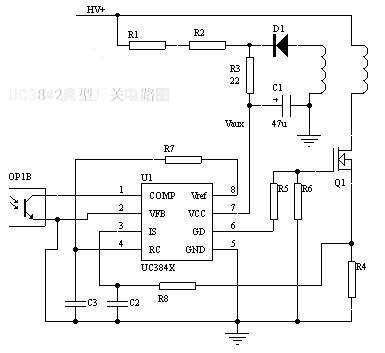

1，过载和短路保护，一般是通过在开关管的源极串一个电阻（R4），把电流信号送到UC3842的第3脚来实现保护。

当电源过载时，UC3842保护，使占空比减小，输出电压降低，UC3842的供电电压Vaux也跟着降低，当低到不能工作时，整个电路就关闭，然后靠R1、R2开始下一次启动过程。这被戏称为“打嗝”式保护。

2，由于漏感等原因，有的开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压Vaux也不能降到足够低，所以一般在辅助电源的整流二极管上串一个电阻（R3），它和C1形成RC滤波，滤掉开通瞬间的尖峰。

3，使用这个电路，必须注意选取比较低的辅助电压Vaux，一般为13～15V，使电路容易保护。

以下三个是最常见的U3842为核心的开关电源电路图 ：

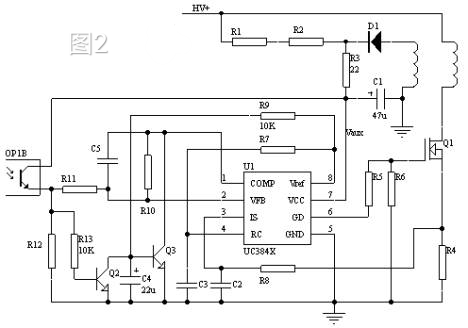

这图2中是采取拉低第1脚的方法关闭电源。

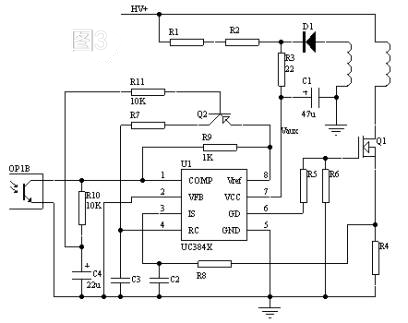

这图3采用断开振荡回路的方法。

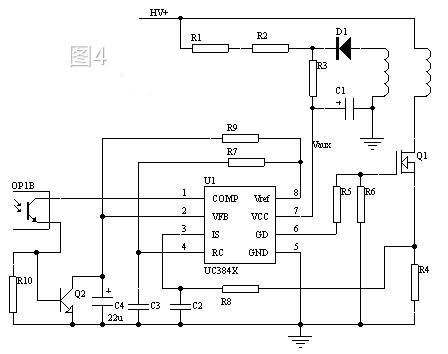

图4采取抬高第2脚，进而使第1脚降低的方法。在这3个电路里R3电阻即使不要，仍能很好保护。

另外，要注意电路中C4的作用，电源正常启动，光耦是不通的，因此靠C4来使保护电路延迟一段时间动作。在过载或短路保护时，它也起延时保护的左右。在启动电流大的场合，C4的取值也要大一点。
