cad定数等分的快捷键命令

为网友们解答cad定数等分应用方法和cad定数等分的快捷键命令方面的介绍，一起来看看吧！

CAD是一款专业的2D与3D设计软件，广泛应用于建筑、制造、工程等领域。

在CAD中，定数等分是一种非常常见的操作，用于将线段或曲线等分为指定数量的等分线段。这项技术在绘制CAD图纸时非常有用，因为它可以使绘图过程更加准确和便捷。

下面是一些CAD中定数等分的快捷键命令，希望能够对大家有所帮助。

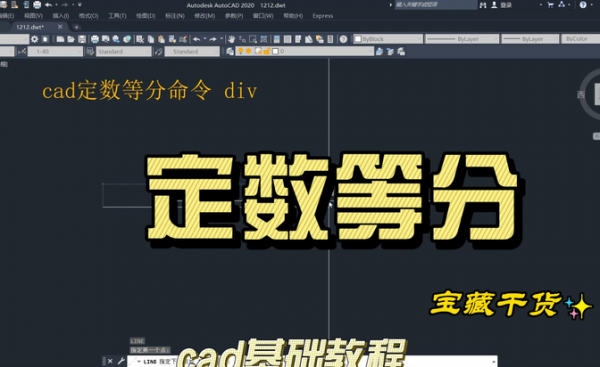

命令1：DIVIDE

DIVIDE命令是CAD中最常用的定数等分命令之一。该命令可以将一条线段或曲线分成指定数量的等分点，并从每个等分点向线段的两端引出一条垂线。

使用DIVIDE命令的步骤如下：

1. 选择DIVIDE命令。在CAD中可以通过以下方式选择该命令：

（1）在CAD的主界面上方的“绘图工具栏”中，点击“分割工具”按钮，选择“DIVIDE”命令。

（2）在CAD的主界面上方的“菜单栏”中，选择“DRAW” -> “Point” -> “DIVIDE”。

2. 选择需要等分的线段或曲线。在CAD中，可以通过鼠标单击或选择相应的实体来选择需要等分的线段或曲线。

3. 输入需要的分割数量。在选择好需要等分的线段或曲线后，CAD会提示你输入需要的分割数量，可以根据自己的需要输入数字，然后按下“Enter”键即可。

4. 等分完成。当输入数字后，CAD会自动将选择的线段或曲线分成指定数量的等分点，并从每个等分点向线段的两端引出一条垂线。

命令2：MEASURE

MEASURE命令也是一个常用的定数等分命令，该命令可以将一条线段分成指定长度的等分点。

使用MEASURE命令的步骤如下：

1. 选择MEASURE命令。在CAD中可以通过以下方式选择该命令：

（1）在CAD的主界面上方的“绘图工具栏”中，点击“分割工具”按钮，选择“MEASURE”命令。

（2）在CAD的主界面上方的“菜单栏”中，选择“DRAW” -> “Point” -> “MEASURE”。

2. 选择需要等分的线段。在CAD中，可以通过鼠标单击或选择相应的实体来选择需要等分的线段。

3. 输入需要的分割长度。在选择好需要等分的线段后，CAD会提示你输入需要的分割长度，可以根据自己的需要输入数字，然后按下“Enter”键即可。

4. 等分完成。当输入数字后，CAD会自动将选择的线段分成指定长度的等分点。

命令3：ARRAY

ARRAY命令是CAD中的一个高级命令，可以将一个实体或一组实体复制为指定数量的副本并按规则排列。在CAD中，ARRAY命令可以用于定数等分。

使用ARRAY命令进行定数等分的步骤如下：

1. 选择ARRAY命令。在CAD中可以通过以下方式选择该命令：

（1）在CAD的主界面上方的“绘图工具栏”中，点击“复制工具”按钮，选择“ARRAY”命令。

（2）在CAD的主界面上方的“菜单栏”中，选择“MODIFY” -> “ARRAY”。

2. 选择需要复制的实体。在CAD中，可以通过鼠标单击或选择相应的实体来选择需要复制的实体。

3. 输入需要的分割数量。在选择好需要复制的实体后，CAD会提示你输入需要的分割数量，可以根据自己的需要输入数字，然后按下“Enter”键即可。

4. 设置复制数组的类型。在输入分割数量后，CAD会自动弹出“ARRAY”对话框，可以通过设置“数组类型”选项来设置复制数组的类型。

5. 设置复制数组的排列方式。在设置好复制数组的类型后，可以通过设置“列数”、“行数”以及“行距”、“列距”等选项来设置复制数组的排列方式。

6. 完成复制数组。当设置好复制数组的排列方式后，可以点击“确定”按钮来完成复制数组。

命令4：LENGTHEN

LENGTHEN命令是CAD中常用的修改命令之一，可以用于修改实体的长度。在进行定数等分时，可以利用该命令将线段的长度修改为需要的长度，从而实现定数等分的效果。

使用LENGTHEN命令进行定数等分的步骤如下：

1. 选择LENGTHEN命令。在CAD中可以通过以下方式选择该命令：

（1）在CAD的主界面上方的“绘图工具栏”中，点击“修改工具”按钮，选择“LENGTHEN”命令。

（2）在CAD的主界面上方的“菜单栏”中，选择“MODIFY” -> “LENGTHEN”。

2. 选择需要修改长度的实体。在CAD中，可以通过鼠标单击或选择相应的实体来选择需要修改长度的实体。

3. 输入新的长度。当选择好需要修改长度的实体后，CAD会提示你输入需要的新长度，可以根据自己的需要输入数字，然后按下“Enter”键即可。

4. 长度修改完成。当输入数字后，CAD会自动将该实体的长度修改为新的长度，从而实现了定数等分的效果。

命令5：STRETCH

STRETCH命令也是CAD中常用的修改命令之一，可以用于修改实体的位置。在进行定数等分时，可以利用该命令将线段的端点或中间点移动到需要的位置，从而实现定数等分的效果。

使用STRETCH命令进行定数等分的步骤如下：

1. 选择STRETCH命令。在CAD中可以通过以下方式选择该命令：

（1）在CAD的主界面上方的“绘图工具栏”中，点击“修改工具”按钮，选择“STRETCH”命令。

（2）在CAD的主界面上方的“菜单栏”中，选择“MODIFY” -> “STRETCH”。

2. 拖动需要移动的实体。在CAD中，可以通过鼠标点击或选择相应的实体来移动需要移动的实体。

3. 完成移动。当选择需要移动的实体后，可以拖动该实体的端点或中间点来完成移动，从而实现定数等分的效果。

结语

在CAD中，定数等分是一个非常实用的操作，可以在绘制CAD图纸时提高绘图的效率和准确度。

掌握CAD中定数等分的快捷键命令，可以使你在实际应用中更加得心应手。希望大家通过本文的介绍，能够更好地掌握CAD中定数等分的操作方法。
