那我们不论在标注什么，有时会出现标注文字和线条重叠

导致图纸打印后看不清尺寸数值

关于这个问题，我们可以通过给标注文字加遮罩来实现 标注数值不被遮挡 的效果、设置方法也非常简单、只需要修改一下标注样式即可

操作步骤：

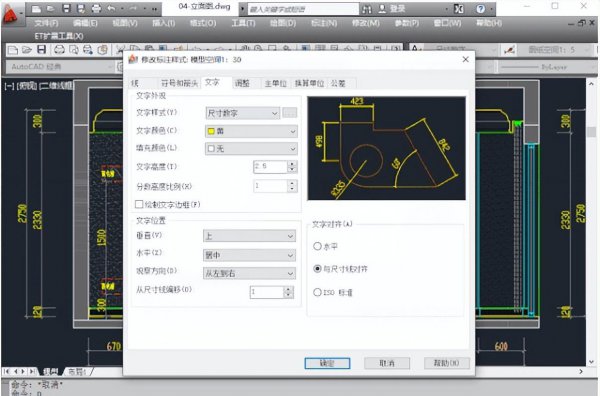

在CAD中输入“D”标注样式命令、选择要添加遮罩的标注样式、点击修改后将文字选项中的填充颜色改为“背景”即可、如下图动画所示：

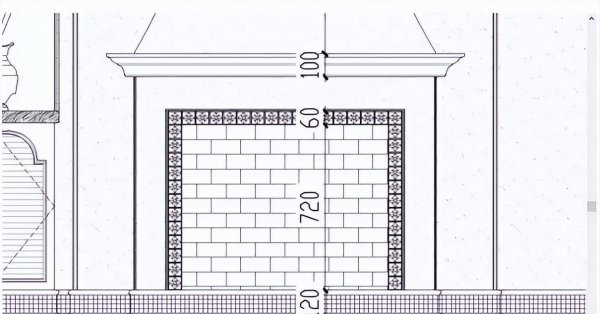

以下为标注样式修改后的打印预览效果、如下图所示：

▲ 此设置适合大空间标注、小空间容易将线条全部遮挡

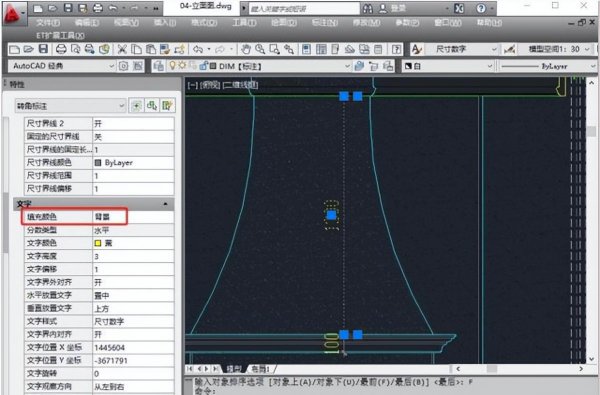

除上述通过标注样式将所有标注文字统一加遮罩外、我们也可以通过特性选项版单独给个别标注添加文字遮罩、如下图所示：

▲ 选择标注、将特性中的填充颜色修改为“背景”
