大家在绘制CAD时，总是需要标注一些坐标，虽然插件标注很方便，但是，大家有时并不想安装。那么不借助任何插件，用CAD自带“块属性”也是可以自动标注坐标的。

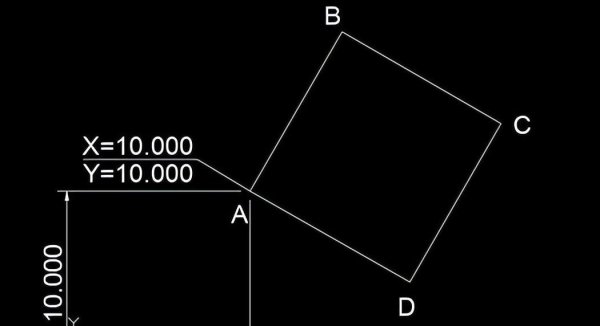

1. 首先确保所需标注的图形符合比例，且图形所在位置距坐标原点距离为该点坐标值。

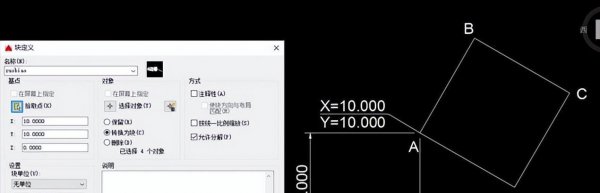

2. 选中A点坐标标注，选择“绘图-块-创建”弹出块定义对话框，填写名称和拾取基点坐标（及A点位置），勾选左下角“在快编辑器中打开”，单击“确定”。

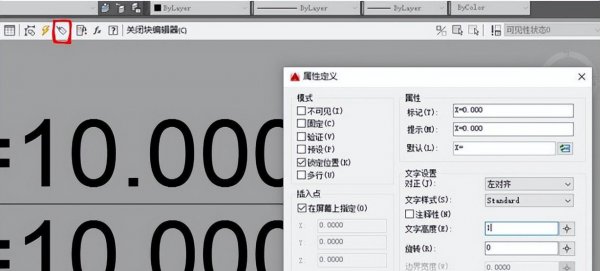

3. 点击块属性定义（红色框选位置）弹出属性定义对话框，点击“属性-默认文本框”键入”X=“，再点击文本框后按钮弹出字段对话框，一次选择字段名称为“块占位符”，块参照特性为“位置”，格式为“小数”，仅勾选X坐标值，单击确定。键入合适文字高度，单击确定插入覆盖原“X=10.000”坐标。
