电阻色环对照表

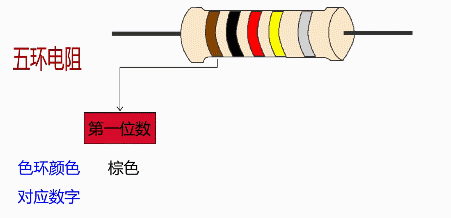

我们再来看下面一个案例，这个是五环。第一环颜色为棕色，代表数字1；第二环颜色为黑色，代表数字0；第三环颜色为红色，代表数字2；第四环颜色为黄色，代表乘数10的四次方；第五环颜色为银色，代表允许误差（精度）加减10%，所以这个电阻的阻值为1.02×10的6次方加减10%欧姆。

从上面按例可以看出：

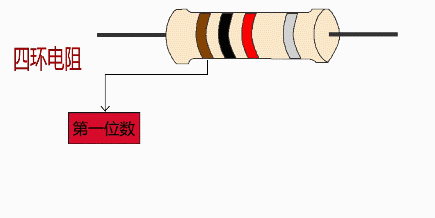

四色环电阻第一色环是十位数；

第二色环是个位数；

第三色环是乘颜色次幂；

第四色环是误差率。

五色环电阻第一色环式百位数；

第二色环是十位数；

第三色环是个位数；

第四环是乘颜色次幂；

最后一环五色环为误差率。

在实践中发现有些色环电阻的排列顺序不甚分明，往往容易读错色环电阻。

识别顺序要点技巧：

1. 最常用的表示电阻误差的颜色是金、银、棕，如果有金环和银环，基本上认定这是色环电阻的最末一环；
