mcb是什么开关型号

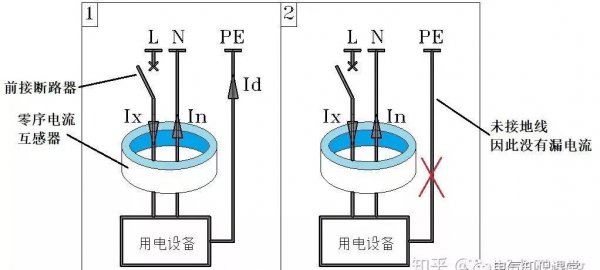

图中，我们看到了零序电流互感器的铁芯，其中穿过了一条相线L和一条中性线N。

由于相线电流IL和中性线电流IN的N中大小相等方向相反，即IL+IN=0，所以在正常状态下，零序电流互感器铁芯中不会出现磁通，RCD当然不会动作。

当发生漏电时，漏电流Id从地线PE中流出，此时的电流关系为：

IL+Id+IN=(IL+IN)+Id=Id，RCD的铁芯中出现磁通，它的副边绕组会产生动作电压，并驱动RCD中的操控机构动作。操控机构的动作推动了与RCD相接的前接MCB，执行线路开断操作。

此可见，RCD不能独立，必须与MCB共同组成系统，执行漏电保护操作。

上图的右图中，如果用电设备的外壳未接地，则RCD不会执行漏电保护。

对于带零线的接地系统TN-C，它只有火线和零线，没有地线。当用电设备发生漏电时，RCD的零序电流互感器不会产生磁通，因而不会动作。所以，RCD不适用于TN-C接地系统。

不过，当人体触及火线时，由于触电产生的电流经由大地返回电源，使得RCD的零序电流互感器中流过了等效漏电流Id，漏电保护器RCD就会动作。从这个观点看，RCD还是可以用于TN-C接地系统的。

当然，在TN-C-S和TN-S接地系统中，RCD的保护在先，防范了人体触电事故。在TN-C接地系统中，则人体触电在先，RCD的保护在后。

可见，对于TN-C接地系统，最好自己构建一条地线，构成TN-C接地系统下的TT系统，确保用电安全。

一般地，对于人身安全防护，漏电动作电流是30毫安；对于防止电气火灾，漏电动作电流大于100毫安；对于兼有人身安全防护和消防防护，漏电动作电流在30到100毫安之间。

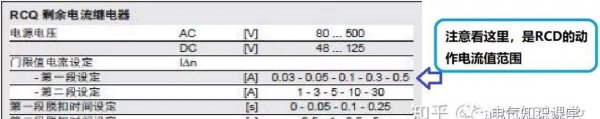

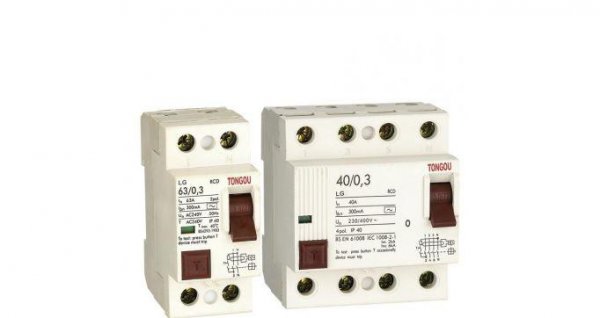

我们看下图：

给出了RCD的动作电流范围，从30毫安一直到500毫安，这些不同规格的RCD可以用于不同的漏电保护情况。

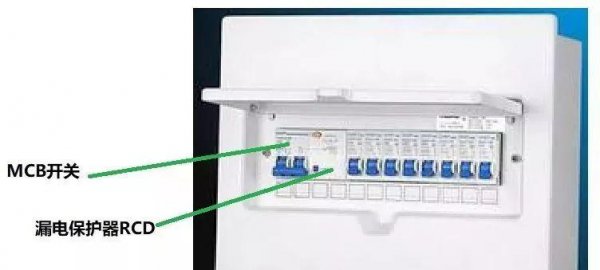

最后，我们看一套典型的居家配电箱照片：

由此可见，两者是可以安装在一起。
