mcb是什么开关型号
我们把上面公式中的关系叫做反时限关系。我们看到，电流越大，断路器的动作时间就越短。
我们看下图：

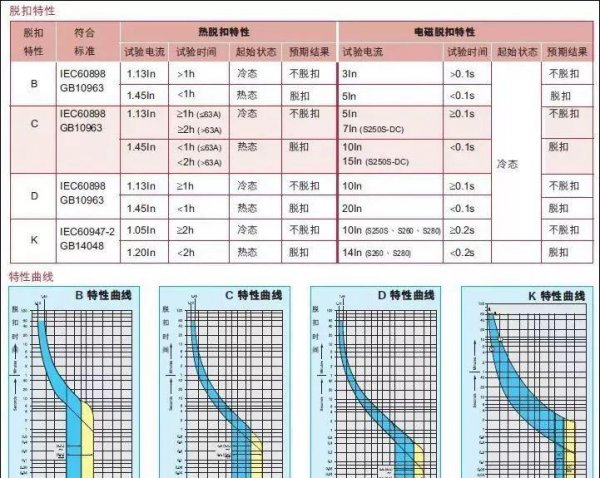

图中有4种不同的MCB脱扣特性，即B特性、C特性、D特性和K特性。我们以B特性为例来讨论。
我们看到，当短路电流小于3倍额定电流In时（3In），空气开关的短路保护不动作；当短路电流大于3In后，空气开关动作。
我们看下图：

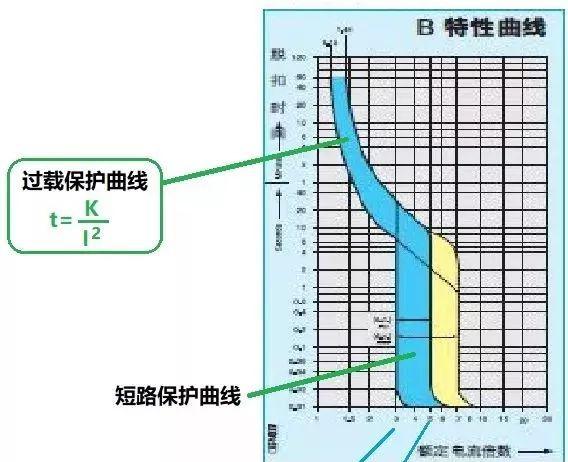

此图就是上图中提到的B特性曲线图，注意过载保护的电流值从1.13In开始。
我们再来看漏电保护器的工作原理：
漏电保护器的符号是RCD。
我们看下图：
