霍尔效应原理示意图

V H是以伏特为单位的霍尔电压

R H是霍尔效应系数

I是流过传感器的电流，单位为安培

t是传感器的厚度，单位为 mm

B是特斯拉的磁通量密度

线性或模拟传感器提供连续的电压输出，该输出随强磁场增加而随着弱磁场减少。

在线性输出霍尔效应传感器中，随着磁场强度的增加，来自放大器的输出信号也会增加，直到它开始因施加电源的限制而饱和。

磁场的任何额外增加都不会对输出产生影响，但会使其更加饱和。

霍尔传感器测量方法--磁场的运动路径

霍尔效应传感器由磁场激活，在许多应用中，该设备可以通过连接到移动轴或设备的单个永磁体来操作。有许多不同类型的磁铁运动，例如“正面”、“侧身”、“推拉”或“推-推”等感应运动。

使用每种类型的配置，以确保最大灵敏度，磁通线必须始终垂直于设备的感应区域，并且必须具有正确的极性。

此外，为了确保线性，需要高场强磁铁，以便为所需的运动产生较大的场强变化。检测磁场有多种可能的运动路径，以下是使用单个磁体的两种更常见的传感配置：正面检测和侧向检测。

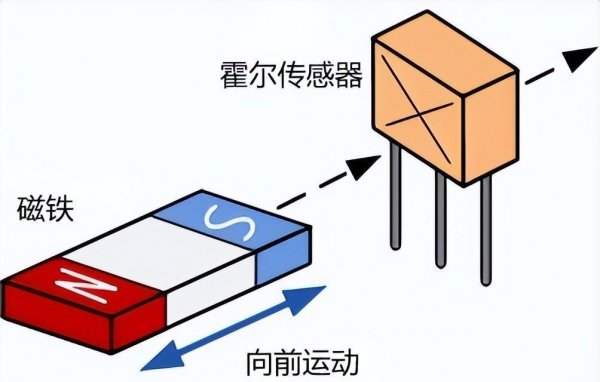

1、霍尔传感器测量方法--正面检测

顾名思义，“正面检测”要求磁场垂直于霍尔效应传感设备，并且为了检测，它直接朝向有源面接近传感器。一种“正面”的方法。

这种正面方法会产生一个输出信号VH，它在线性器件中表示磁场强度，即磁通量密度，它是距霍尔效应传感器的距离的函数。距离越近，磁场越强，输出电压越大，反之亦然。

线性器件还可以区分正磁场和负磁场。非线性装置可以在远离磁铁的预设气隙距离处触发输出“ON”，以指示位置检测。

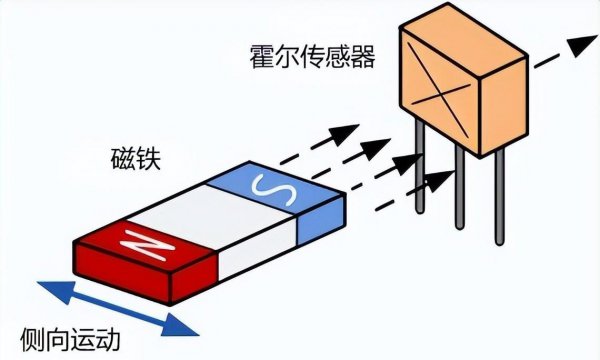

2、霍尔传感器测量方法--侧身检测

第二种传感配置是“横向检测”。这需要在霍尔效应元件的表面上横向移动磁铁。

当磁场在固定气隙距离内穿过霍尔元件的表面时，侧向或滑过检测对于检测磁场的存在很有用，例如，计算旋转磁铁或电机的旋转速度。

根据磁场通过传感器零场中心线时的位置，可以产生表示正输出和负输出的线性输出电压。这允许定向运动检测，它可以是垂直的也可以是水平的。

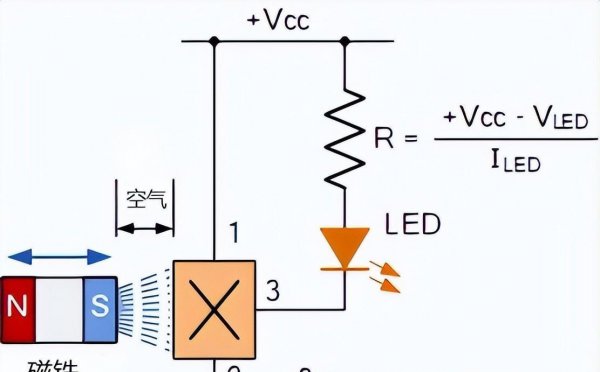

霍尔传感器--位置检测器

根据设备的类型（无论是数字的还是线性的），有许多不同的方法可以将霍尔效应传感器连接到电气和电子电路。一个非常简单且易于构建的实例如下图：

当不存在磁场（0 ）时，正面位置检测器将“关闭”。

当永磁体南极（正高斯）垂直移动到霍尔效应传感器的有效区域时，设备将“打开”并点亮 LED。一旦切换“ON”，霍尔效应传感器将保持“ON”。

霍尔传感器优缺点

优点

霍尔效应传感器可以用作电子开关。

这种开关的成本低于机械开关，而且更可靠。

它的工作频率最高可达 100 kHz。

它不会受到触点反弹的影响，因为使用了具有滞后功能的固态开关而不是机械触点。

由于传感器采用密封包装，因此不会受到环境污染物的影响。因此，它可以在恶劣的条件下使用。

对于线性传感器（用于磁场强度测量），霍尔效应传感器：

可以测量范围广泛的磁场

可以测量北极或南极磁场

可以是平的

缺点

霍尔效应传感器提供的测量精度远低于磁通门磁力计或基于磁阻的传感器。此外，霍尔效应传感器漂移显着，需要补偿。
