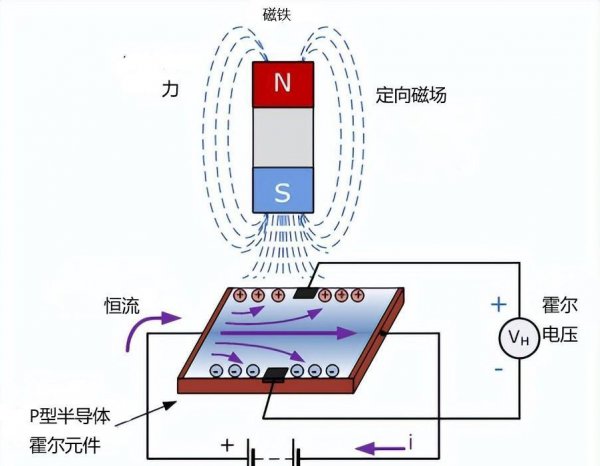

霍尔效应原理示意图

当霍尔效应传感器放置在磁场中时，磁通量线对半导体材料施加一个力，使载流子、电子和空穴偏转到半导体板的任一侧。电荷载流子的这种运动是它们穿过半导体材料时所经历的磁力的结果。

当这些电子和空穴向侧面移动时，由于这些电荷载流子的积累，在半导体材料的两侧之间会产生电位差。

然后，电子通过半导体材料的运动受到与其成直角的外部磁场的影响，这种影响在扁平矩形材料中更大。

霍尔效应提供有关磁极类型和磁场大小的信息。例如，南极会使设备产生电压输出，而北极则不会产生任何影响。

通常，霍尔效应传感器和开关设计为在不存在磁场时处于“关闭”状态（开路状态）。它们只有在受到足够强度和极性的磁场时才会“打开”（闭路条件）。

霍尔效应传感器

在最简单的形式中，传感器作为模拟传感器工作，直接返回电压。在已知磁场的情况下，可以确定其与霍尔板的距离。使用传感器组，可以推断出磁体的相对位置。

通常，霍尔效应传感器与允许设备以数字（开/关）模式运行的电路相结合，并且在此配置中可能被称为开关。下图为包含两个磁铁的轮子经过霍尔效应传感器，可以明显的看到灯的变化。

霍尔效应传感器

大多数霍尔效应器件不能直接切换大型电气负载，因为它们的输出驱动能力非常小，大约为 10 到 20mA。对于大电流负载，在输出中添加一个集电极开路（电流吸收）NPN 晶体管。如下图所示：

该晶体管在其饱和区域中作为 NPN 灌电流开关工作，只要施加的磁通密度高于“ON”预设点的磁通密度，就会将输出端子短接到地。

输出开关晶体管可以是发射极开路晶体管、集电极开路晶体管配置或两者都提供推挽输出类型配置，该配置可以吸收足够的电流以直接驱动许多负载，包括继电器、电机、LED 和灯。

霍尔效应传感器可提供线性或数字输出。线性（模拟）传感器的输出信号直接取自运算放大器的输出，输出电压与通过霍尔传感器的磁场成正比。该输出霍尔电压为：
