什么是霍尔效应？

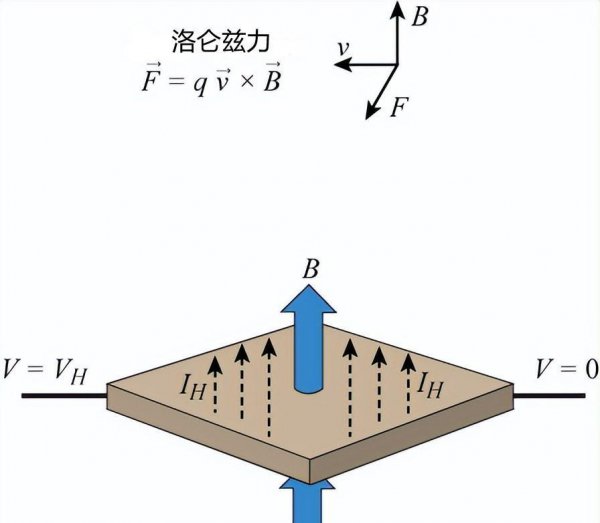

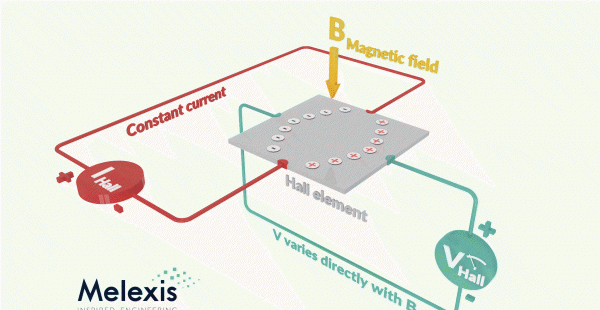

霍尔效应是由带电粒子（如电子）相应电场和磁场的相互作用引起的。更为形象生动的大家可以看下面这个霍尔效应原理动画图。

霍尔效应原理

当导电板连接到带有电池的电路时，电流开始流动。电荷载体将沿着从板的一端到另一端的线性路径。

电荷载流子的运动导致磁场的产生。当磁体靠近板放置时，电荷载流子的磁场会发生畸变。这扰乱了电荷载流子的直线流动。扰乱电荷载流子流动方向的力称为洛伦兹力。

由于电荷载流子磁场的畸变，带负电的电子将偏转到板的一侧，而带正电的空穴将偏转到板的另一侧。在板的两侧之间会产生一个电位差，称为霍尔电压，可以用仪表测量。

霍尔效应原理表明：当将载流导体或半导体引入垂直磁场时，可以在电流路径成直角的位置测量电压。

霍尔电压表示为 VH 由公式给出：

VH 是导电板上的霍尔电压

I 是流过传感器的电流

B 是磁场强度

q 是电荷

n 是每单位体积的电荷载流子的数量

d 是传感器的厚度

霍尔效应传感器原理

当传感器周围的磁通密度超过某个预设阈值时，传感器会检测到它并产生称为霍尔电压 VH 的输出电压。具体的原理如下图所示。

霍尔效应传感器基本上由一块薄薄的矩形 p 型半导体材料组成，例如砷化镓 (GaAs)、锑化铟 (InSb) 或砷化铟 (InAs)，其自身通过连续电流。
