七类网线的特性与应用

跟大家分享七类和六类网线的区别和七类网线的特性与应用方面的介绍，下面为详细的介绍。

七类网线你了解吗？

大家项目中用过超五类网线，六类网线， 但是对于七类网线可能接触的不多，本文介绍 一下七类网线。

ISO/IEC 11801 7类/F级标准中最新的一种双绞线，它主要为了适应万兆位以太网技术的应用和发展。

但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线。

因此它可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽，是六类线和超六类线的2倍以上，传输速率可达10Gbps。

在七类线缆中，每一对线都有一个屏蔽层，四对线合在一起还有一个公共大屏蔽层。从物理结构上来看，额外的屏蔽层使得七类线有一个较大的线径。

还有一个重要的区别在于其连接硬件的能力，七类系统的参数要求连接头在600MHZ时所有的线对提供至少60DB的综合近端串绕。

而超五类系统只要求在100MHZ提供43DB，六类在250MHZ的数值为46DB。

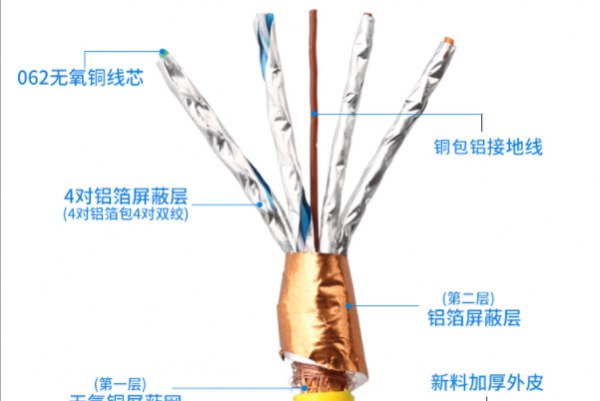

七类线是一种8芯屏蔽线，每对都有一个屏蔽层（一般为金属箔屏蔽 Foil Shield），然后8根芯外还有一个屏蔽层（一般为金属编织丝网屏蔽Braided Shield），接口与现在的RJ-45相同。

总屏蔽（一般为金属编织丝网屏蔽）+ 线对屏蔽（一般为金属箔屏蔽） 七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz，超七类线的传输频率为1000MHz。

六类和七类布线系统有很多显著的差别，最明显的就是带宽。

六类信道提供了至少200MHZ的综合衰减对串扰比及整体250MHZ的带宽。

七类系统可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。

大量的宽带应用促使人们需要更多的带宽。

例如，一个典型的七类信道可以提供一对线862MHZ的带宽以传输视频信号，在另外一个线对传输模拟音频信号，然后在第三、四线对传输高速局域网信息。

六类和七类系统的另外一个差别在于它们的结构。六类布线系统既可以使用UTP，也可以使用STP。而七类系统只基于屏蔽电缆。

在七类线缆中，每一对线都有一个屏蔽层，四对线合在一起还有一个公共大屏蔽层。从物理结构上来看，额外的屏蔽层使得七类线有一个较大的线径。

还有一个重要的区别在于其连接硬件的能力，七类系统的参数要求连接头在600MHZ时所有的线对提供至少60DB的综合近端串绕。

而超五类系统只要求在100MHZ提供43dB，六类在250MHZ的数值为46dB。

飞速发展的网络应用对带宽的需求不断增加。

2002年6月ANSI/TIA/EIA568-B铜缆双绞线6类线标准，凭借其250MHz的带宽满足了大多数的商业应用。但是，随着技术的不断进步，250MHz带宽不能充分地满足人们的需求。

选择线缆类型应从线缆用途、要求的传输容量、传输带宽、价格等多方面综合考虑。线缆类型有非屏蔽双绞线、屏蔽双绞线、光缆三大类。

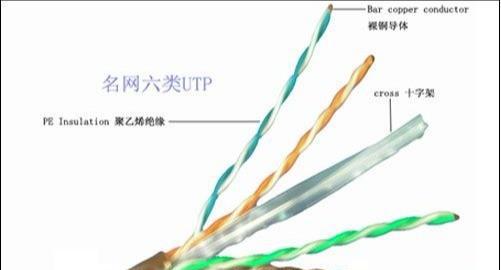

1.非屏蔽双绞线UTP

是目前国内应用最多的布线系统，适用于传输带宽在250MHz以下，没有特殊性能要求的网络应用。

其优点是整体性能不错、价格便宜、施工和维护比较方便。六类布线系统已经达到了非屏蔽双绞线的性能极限。

2.铝箔屏蔽的双绞线FTP

带宽较大、抗干扰性能强，具有低烟无卤的特点。

相对的，屏蔽线比非屏蔽线价格及安装成本要高一些，线缆弯曲性能稍差。 六类线及之前的屏蔽系统多采用这种形式。

3.独立屏蔽双绞线STP

每一对线都有一个铝箔屏蔽层，四对线合在一起还有一个公共的金属编织屏蔽层，这是七类线的标准结构。

它适用于高速网络的应用，提供高度保密的传输，支持未来的新型应用，有助于统一当前网络应用的布线平台，使得从电子邮件到多媒体视频的各种信息，都可以在同一套高速系统中传输。

额外的屏蔽层使得七类线有一个较大的线径，这些特点要求在设计安装路由和端接空间时要特别小心，要留有很大的空间和较大的弯曲半径,目前康宁公司已经在中国推出了7类布线系统。

早在1997年布线标准化机构和制造商就已经提出了七类铜缆布线系统的构想。

它能提供至少500MHz的综合衰减对串扰比和600MHz的整体带宽，其连接头要求在600MHz时所有的线对提供至少60dB的综合近端串绕。

而超五类系统只要求在100MHz提供43dB，六类在250MHz的数值为46dB。

而且，由于其绝佳的屏蔽设计和高带宽，一个典型的七类信道甚至可以同时提供一对线862MHz的带宽用于传输有线电视信号。

在另外一个线对传输模拟音频信号，然后在第三、四线对传输高速局域网信息。

与光纤局域网相比，七类系统的解决方案提供了希望的性能和带宽，但其总体成本只是光纤的几分之一。

有些人会认为光纤系统可以给人们带来足够多的带宽，并且光缆与七类线缆价格接近。

但是，如果考虑到光纤路由器、光交换机和光网卡的成本因素，光纤的价格优势就会很快地丧失。
