PCB与PCBA主要区别有哪些？

很多不是电子行业的朋友，经常把PCB与PCBA搞混。以为是一种东西。那么今天「领啦网」小编就为大家解释一下，PCB与PCBA的区别。虽然PCB与PCBA只差了一个字母，但代表的东西确完全不是一个东西。下面我们简单看一下定义。

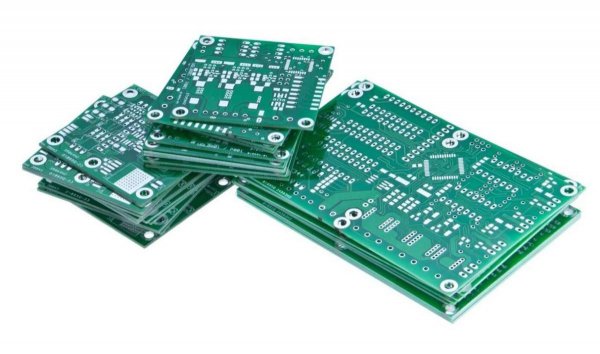

PCB定义

PCB的全称是Printed Circuit Board/Printed Wire Board，也就是印制电路板/印刷线路板，简称“电路板”。也有人称为“PC板”。

PCB原理

印刷电路板的制造就是仿造书本纸张的印刷技术，透过菲林片(film)将光线投影于负片后再用化学腐蚀方法将铜箔电路印刷于一片片的硬板上而制成的。

只是随着科技进步，印刷电路板的制造也越来越精细，而且越来越复杂。对于PCB制程这块感兴趣的，可以参考“PCB生产线制程介绍”这篇文章。

为什么现在的电子产品会有那么多的功能，都是由一个一个电子线路与电子元件所组合而成的，而这些电路必须要有载体，而PCB就是这个载体。

PCB就是印刷有电子线路的板子(载体)，它也必须承载电子元件座落其上而不损失功能，它更负责连通电子元件间沟通的管道。

所以，如果大地是载体，电子线路就是连通城镇间的道路，而PCB则是已经布满道路的大地，电子元件则是一个一个城市与乡镇。PCB板是各种元器件的载体，电子加工厂在PCB上进行元器件的电气连接。

PCB特点

PCB算得上是现今电子工业中相当重要的电子零件之一，它是电子元器件的支撑体，也是电子元器件间电气连接的载体。

当然另外还有FPC(软性电路板)也可以做到同PCB一样的载体功能，但它们之间硬软有各自的需求与应用，在大多数的电子产品设计中还是以「硬板PCB」的应用为主。

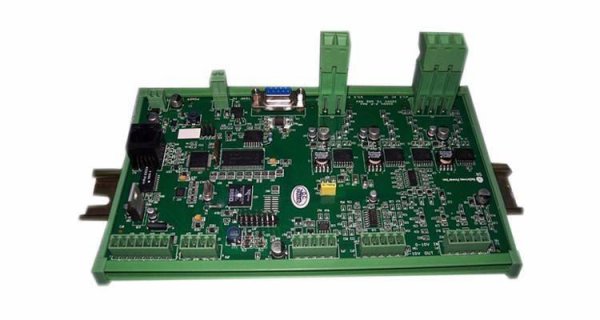

PCBA定义：

PCBA的全称是Printed Circuit Board Assembly，也称PCA或者是PWA。中文名称是：“组装电路板”或“组装板”。

不过业界中少人用以上的中文来称呼PCBA的，一般如果一台整机内只有一片板子，会直接叫它“主板（Main board）”」或直接省略叫“板子”。

如果有两片以上PCBA，则会用功能来区分主板、IO板、充电板(charging board)。已经印刷电子线路但还没将元件组装上的PCB称为为“空板”、、“裸版(bare board)”。

更形象地解释一下：

PCB与PCBA的差异就在“PCBA = PCB + Assembly”，也就是没有组装电子元件的板子叫PCB，而已经组装完成电子元件的板子则称之为PCBA。

PCB就象是一片已经做好国土规划的国家，就等着主事者将一个个不同功能的城镇(元件)安装到特定的位置；

等到所有的电子元件都被组装到PCB之后，就称之为PCBA，所以你现在应该已经大概有个印象PCB与PCBA之间的差异了吧。

PCBA的工作原理

那电子元件是如何被放置到PCB上面形成PCBA的呢？

目前比较主流的PCBA组装为“SMT(Surface Mount Technology，表面贴焊技术)”。

它会先在空板上印刷锡膏(Solder Paste)，然后将电子元件贴片于PCB，将之流经回焊高温炉(Reflow)，将元件透过锡膏焊接黏贴于PCB之上。

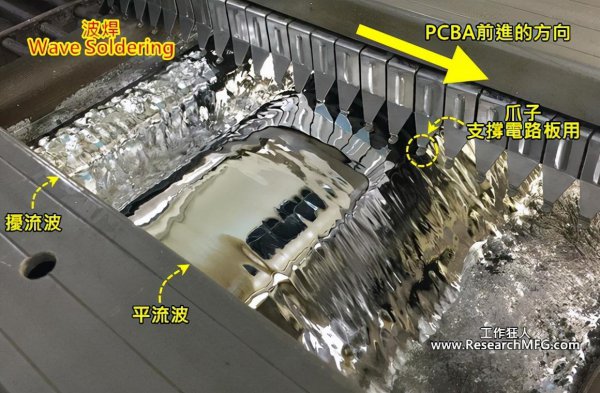

少数PCBA组装会采用“波焊(Wave Soldering)”技术，一般来说，组装板上会有一些比较重或是需要承受外力插拔的电子元件；

这类元件不是技术上还无法做成SMD元件，要不就是做成SMD元件的价钱不符市场期望，或是一些在终端客户使用时必须接受外力插拔撞击的元件；

它们会被设计成通孔元件，也就是插件(DIP)，然后流经波焊锡炉将元件焊接于PCB。

也有同时混合贴焊(SMT)与波焊(Wave soldering)技术来达成元件焊接于PCB的设计。

PCB和PCBA的区别

那么经过上面的详细介绍，大家现在应该已经可以清楚的区分什么是PCB？什么是PCBA了？

PCBA基本上已经可以算是一个成品(Finished Goods)，因为有些工厂会生产PCBA出货，比如单卖计算机主机板。

而PCB基本上只能算是一个元件，PCB是整片PCBA中的一个重要元件，但是它不能代表PCBA。

因为PCB上面要再焊接上集成电路(IC)、电阻(resistor)、电容(capacitor)、电感(inductor)、联接器(connector)等零件才能成为完成品，所以PCB应该只能算是一种零件。
