时间继电器的工作原理图及作用具体介绍

为网友们详解时间继电器的工作原理图及作用具体介绍的相关经验,继续往下看吧!

时间继电器工作原理知识:

时间继电器是指当加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。

是一种使用在较低的电压或较小电流的电路上,用来接通或切断较高电压、较大电流的电路的电气元件。

时间继电器的工作原理图及作用具体介绍

一、继电器的分类

时间继电器可以按照工作原理和延时方式分为好几大类,我们着重分析常用的几类,根据工作原理可以分为,空气阻尼式时间继电器、电动式时间继电器、电磁式时间继电器、电子式时间继电器等。

常用的有两种,因为价格低廉、原理清晰、控制要求不高,我们一般选择空气阻尼式时间继电器、电磁式时间继电器。

根据延时方式我们分为通电延时型、断电延时型,工作原理和含义顾名思义。

二、工作原理

时间继电器的工作原理图及作用具体介绍

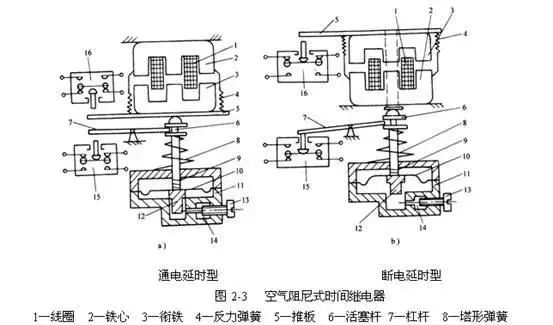

空气阻尼是时间继电器:主要的延时原理是利用气囊式阻尼器,线圈得电以后,释放或者吸合阻尼器,空气通过微小孔缓慢进入,到达时间以后,实现接通断开作用;

电磁式时间继电器:主要原理是接通或者断电以后,磁通缓慢衰减的原理让衔铁释放让线路得到延时的作用。

三、各个引脚的含义

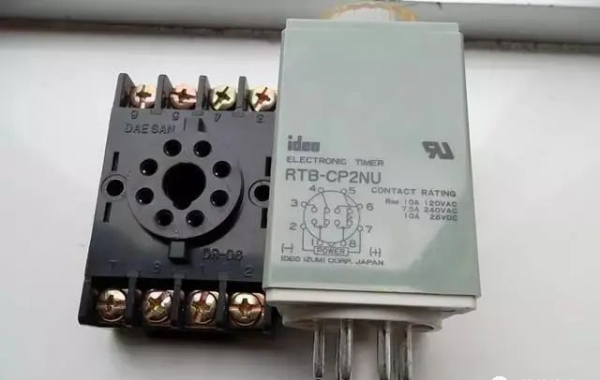

我们以这款通电延时型时间继电器为例:

时间继电器的工作原理图及作用具体介绍

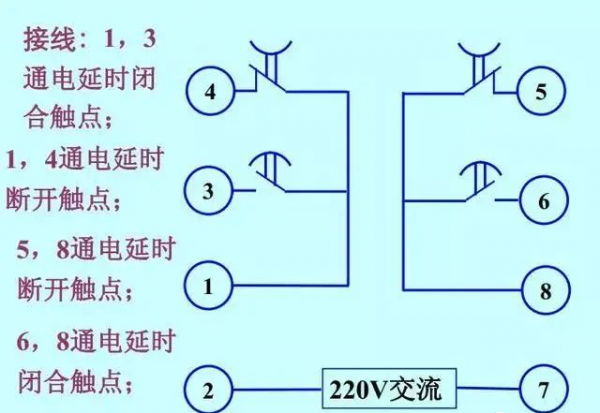

1-2脚为电源线圈,这两个脚是需要连接电压的,根据自己选用的电压值正确连接,常用的为220V,24V;

1-3脚为通电延时闭合触点,接通电源,给了信号之后线圈得电,等到设置时间到达以后,触点闭合;

1-4脚为通电延时断开触点,接通电源,给了信号之后线圈得电,等到设置时间到达以后,触点断开;

5-8脚为通电延时闭合触点,接通电源,给了信号之后线圈得电,等到设置时间到达以后,触点闭合;

6-8脚为通电延时断开触点,接通电源,给了信号之后线圈得电,等到设置时间到达以后,触点断开;

四、接线方法以及控制原理

各个引脚的含义我们已经搞清楚了,下面就可以根据控制原因进行接线。
