按钮开关、旋钮开关的种类有哪些，使用在什么场合？

在电路使用中，经常会用到按钮开关、旋钮开关。根据功能的不同，开关的种类也是五花八门。

按钮开关

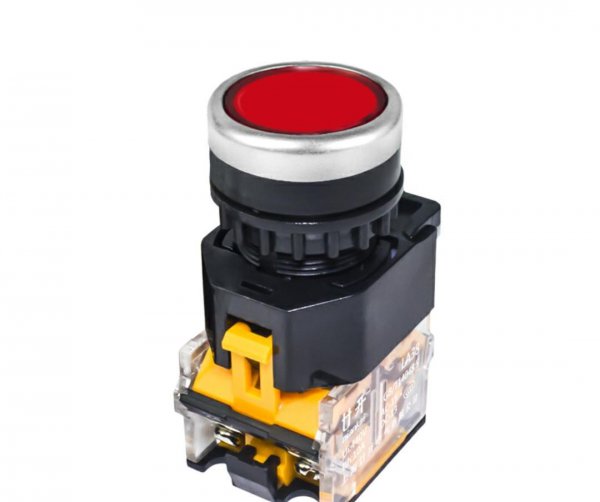

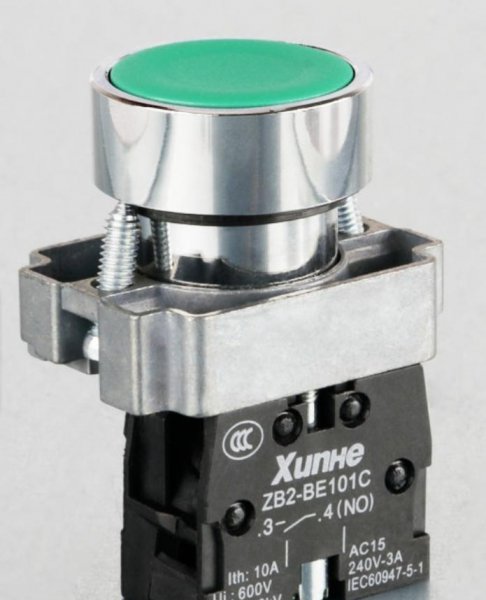

1.按钮自复位开关，

我们常说的按钮开关一般是指按钮自复位开关。

按下按钮开关，开关的触点动作，松开按钮，按钮自动弹出，按钮触点复位。起、保、停电路、星三角电路都使用的为按钮自复位开关。

2.按钮自锁开关，按下按钮开关，开关的触点动作，按钮并锁住，当重新在按下按钮时按钮才会弹出，按钮触点复位。

按钮自锁开关使用于一些指示灯、三色灯控制中。

为什么电机控制电路使用自复位按钮开关，而不使用自锁按钮开关，还可以节省一个停止按钮。因为电路要考虑忽然停电，停电时，有些人会不关闭自锁按钮开关或电源开关，停电了就去机器内打扫卫生，当忽然来电，机器自动运行，相对比较危险。

如果使用自复位按钮，发生停电时，又忽然来电，机器并不会自动运行，需要按按钮重新启动，相对比较安全。

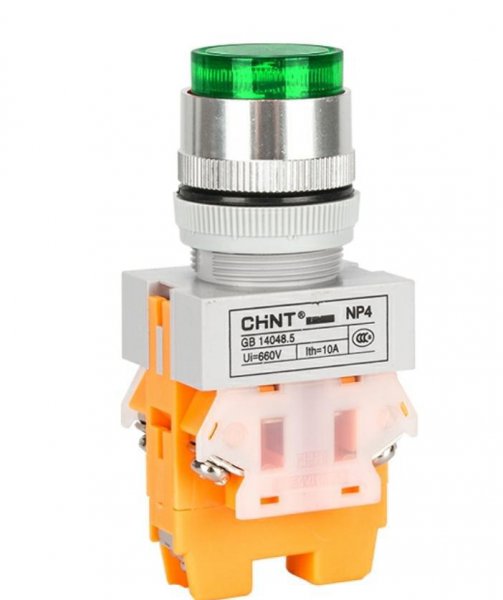

3.带指示灯的按钮开关，自锁、自复位的按钮开关都可以选择带指示灯，使用起来比较直观。一般在按钮开关的触点中间，有A1、A2端子为指示灯电源线，指示灯电源线可以与按钮下的负载并联，比如接触器、继电器的线圈。

旋钮开关

旋钮开关又名转换开关。

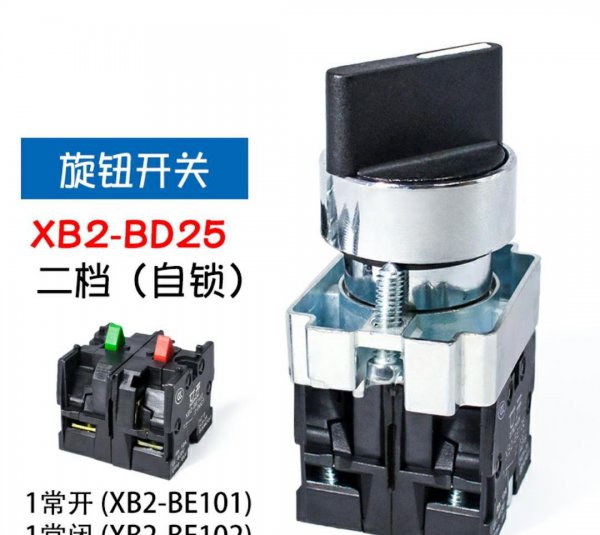

1.两档自锁旋钮开关。

两档自锁旋钮开关，当开关向右旋转60度，旋钮开关的触点同时动作，开关并不会自动复位，停止时，需要向左旋转60度。

常用于手动/自动切换，或一些电气原件的开关温控仪、触摸屏之类。

2.两档自复位旋钮开关
