稳压二极管怎么测量好坏 稳压二极管质量鉴定方法

作者:李青青 更新:2024-03-12 15:47:43 来源:领啦网
导读:稳压二极管怎么测量好坏,本文为你介绍稳压二极管质量鉴定方法和稳压二极管怎么测量好坏的小经验,一起来了解了解吧。 稳压二极管质量好不好,就用这几个方法,轻轻松松搞定。 二极管的种

稳压二极管怎么测量好坏

本文为你介绍稳压二极管质量鉴定方法和稳压二极管怎么测量好坏的小经验,一起来了解了解吧。

稳压二极管质量好不好,就用这几个方法,轻轻松松搞定。

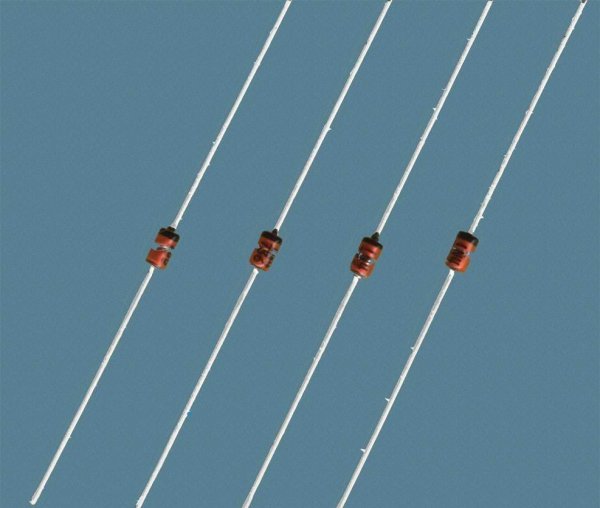

二极管的种类较多,不同用途的二极管的材料、工艺和结构也不相同,其性能指标和技术参数也有差别。常见的有整流二极管、检波二极管,稳压二极管及发光二极管等。

稳压二极管怎么测量好坏

第一种是阻值测量法

运用阻值测量法一般是测量稳压管的稳压值在10V以下比较实用,因为我们所用的指针式万用表起层叠式电池最大电压是9V。

测试的原理是:通过万用表RX10K档,此时内部的电源是9V促使二极管内部PN结处于反向击穿状态这时就会有相对较小的阻值了。

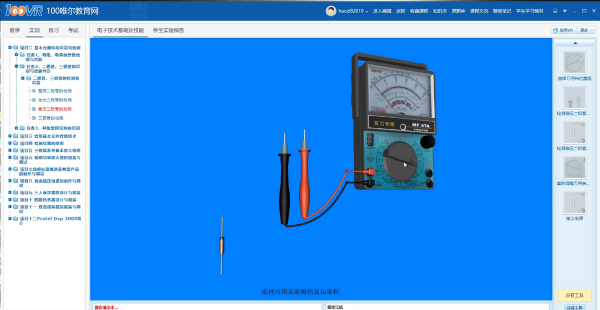

测量方法是:先用指针万用表的欧姆档拨到RX1K档,黑表笔(指针万用表电池的正极)接稳压二极管的负极,红表笔(指针万用表电池的负极)接正极,此时万用表的指示值应该是非常大,可以达到上百千欧。

然后把指针万用表的欧姆档拨到RX10K档,这是阻值应该有一个明显的下降,说明稳压二极管处于击穿状态了,也说明二极管是好的。反之稳压管就有问题或者不是稳压二极管。

缺点是:只能测量10V以下的稳压二极管的好坏,且只能用指针式万用表去测。

稳压二极管怎么测量好坏

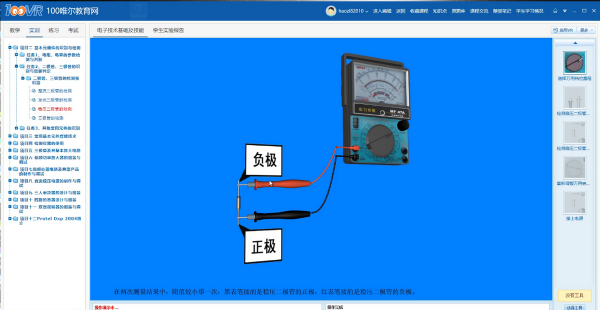

其优点是:通过指针万用表可以测出其稳压二极管的稳压值Uz,对于失去标识的稳压二极管来说这个方法比较实用,我们将针万用表的欧姆档拨到RX10K档并调零。然后用红表笔接稳压二极管的正极,黑表笔接负极。

这时我们要读取万用表电压档10V刻度线上的数值(不要读欧姆档的刻度),然后用下面的经验公式就可计算出稳压二极管的稳压值。

稳压二极管怎么测量好坏

第二种是电压测量法

这种测量方法比较简单,我们一般用数字万用表的直流电压档直接去测稳压二极管的输出稳压值,如果所测得的直流电压结果等于稳压二极管的稳压值则就说明这这稳压二极管是工作正常的,也说明了其二极管是好的。

以上两种方法都适合测量手机上是稳压二极管,因为它们的稳压值一般较低,有的不超过10V的稳压电压值。
