pnp和npn有什么区别图解

4、流方向

NPN使用B-E电流（IB）控制C-E电流（IC）。正常放大时，E极电位最低，C极电位通常最高，即VC > VB > VE。

PNP使用E-B电流（IB）来控制E-C电流（IC）。在正常放大期间，E极电位最高，而C极电位通常最低，即VC < vb=""><>

5、电压区别

NPN基极电压高，集电极与发射极短路。低压，集电极和发射极开路。那是行不通的。

PNP基极电压很高。集电极对发射极开放，也就是说，它不起作用。如果将基极施加到低电位，则集电极和发射极会短路。

（1）PNP管是发射极，从基极和集电极流出，而NPN管是基极和集电极，并从发射极流出。

（2）PNP管在放大区工作时的电压为Ue > Ub > Uc，NPN管在放大区工作时的电压Uc > Ub > Ue。

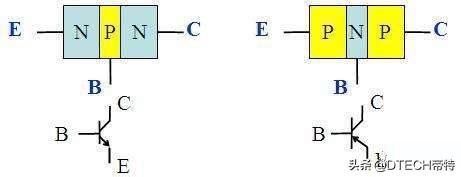

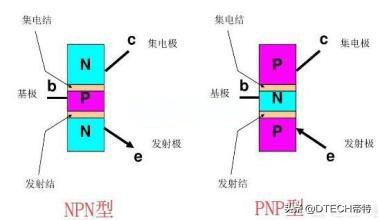

（3）PNP为共阴极，即以两个PN结的N结为基极，其余两个P结分别为集电极和发射极。电路图标记为向内晶体管。NPN相反。

（4）PNP管子：发射极电流 = 集电极电流 + 基极电流

（5）NPN管子：集电极电流 = 发射极电流 + 基极电流
