晶振的结构及在电路中的作用：

晶振是电路中常用用的时钟元件，全称是叫晶体振荡器，主要利用具有压电效应的石英晶体片制成的。

其晶振的作用在于产生原始的时钟频率，这个频率经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。

晶振的作用-晶振的结构

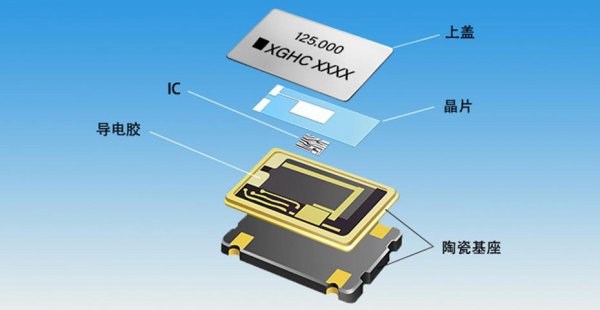

晶振结构一般由上盖—晶片—IC—导电胶—陶瓷基座。晶振外形体积体积小、重量轻、可靠性高、频率稳定度高等优点；

在要求频率十分稳定的振荡电路中，其具还能有极高的稳定性，广泛被应用于移动端和安防设备等电子设备领域。

晶振的作用-晶振的种类

晶振的形状分类：DIP插件晶振和SMD贴片晶振；DIP插件晶振分类有圆柱形状的，也有椭圆铁壳两脚插件的，也有三脚插件的，也有大写字母U形状的。

SMD贴片晶振持续分类就有两脚贴片晶振和四脚贴片晶振，两脚贴片晶振都归于无源晶振，四脚晶振有无源晶振也有有源晶振。四脚以上的贴片晶振基本上都是有源晶振。

晶振的作用-晶振在电路中的作用：

晶振晶振在电路中的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

晶振的作用-不同种类晶振的作用

有源晶振的作用：有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件。有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单。但是价格方面就相对无源晶振高。

无源晶振的作用：无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来。

比如：有时钟电路，用的就是无源晶振，无源晶体需要用DSP片内的振荡器，无源晶体没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，

无源的要和其他元件才能组成正常的振荡电路,同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的DSP，而且价格通常也较低，因此对于一般的应用如果条件许可建议用晶体，这尤其适合于产品线丰富批量大的生产者。

晶振在电路中有着很重要的作用，晶振也用在许多电子产品上，比如，手机电路中就内置有晶振，在我们使用手机的过程中，如不小心摔手机次数过多都有可能导致手机不触感不灵敏或出现其他问题，由此看得出晶振在电路板上的重要性。
