二极管具有什么特性 二极管伏安特性具体表现为哪些方面(2)

作者:李青青 更新:2024-03-12 15:46:52 来源:领啦网
导读:二极管具有什么特性,3.温度对二极管伏安特性的影响 随着温度升高,其正向特性曲线左移,即正向压降减小;反向特性曲线下移,即反向电流增大。 温度升高,本征激发产生

二极管具有什么特性

二极管具有什么特性

二极管具有什么特性

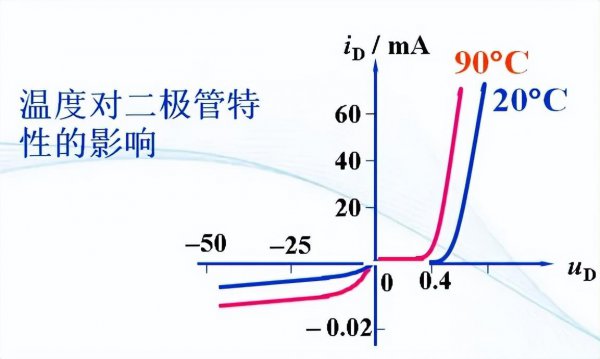

3.温度对二极管伏安特性的影响

随着温度升高,其正向特性曲线左移,即正向压降减小;反向特性曲线下移,即反向电流增大。

温度升高,本征激发产生的少子浓度增加,导致内电场的电位差降低,所以二极管正向导通电压降低。

二极管具有什么特性

二、二极管的主要参数

1.最大整流电流IF

IF是二极管长期运行时允许通过的最大正向平均电流,其值与PN结面积及外部散热条件有关

2.最高反向工作电压UR

UR是二极管工作时允许加的最大反向电压,一般为击穿电压(UBR)的一半。

3.反向电流IR

IR是二极管未击穿时的反向电流,反向电流越好,二极管的单向导电性越好。

4.最高工作频率fM

fM是二极管的上限截止频率,由于结电容的作用,超过此频率,二极管将不能很好地体现单项导电性。

三、二极管的微变等效电路

①求电阻R上的直流电流(找到下图中的Q点)

ID=(V-Uon)/R

②将二极管等效成动态电阻
