二极管具有什么特性 二极管伏安特性具体表现为哪些方面

二极管具有什么特性

为网友们详解二极管伏安特性具体表现为哪些方面和二极管具有什么特性的内容，接下来一起来看看吧。

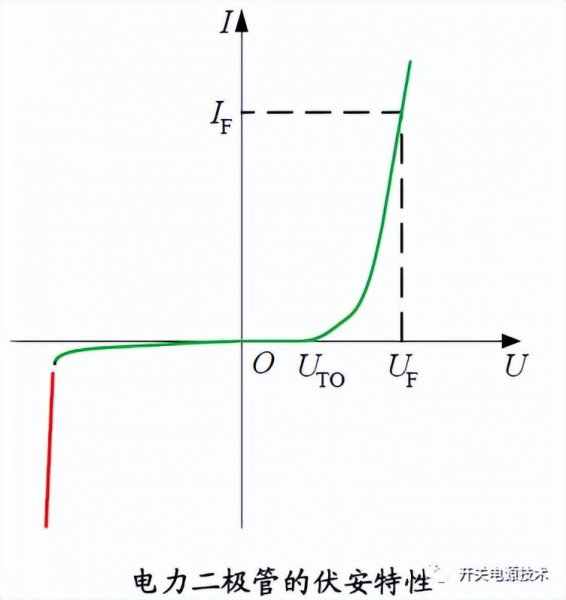

一、二极管伏安特性分析

1.二极管静态特性

i随着正向电压增大到门槛电压Uto（二极管开启电压），二极管导通。

ii电压Uf为二极管导通时的正向电压降

iii当承受反向电压时，二极管截至，只有微小的少子漂移运动形成的反向漏电流。

iv当反向电压过大，二极管会反向击穿，普通二极管将不可逆损坏。

v稳压二极管则是利用二极管的反向击穿工作。将稳压二极管并联在负载两端二极管反向击穿后，电流虽然在很大范围内变化，但是稳压二极管两端的电压则在很小的范围内变化，起到稳定负载两端电压的作用。

2.二极管动态特性

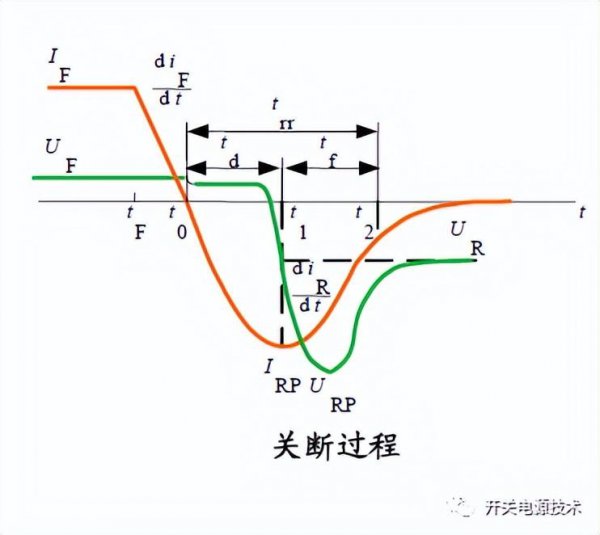

关断过程

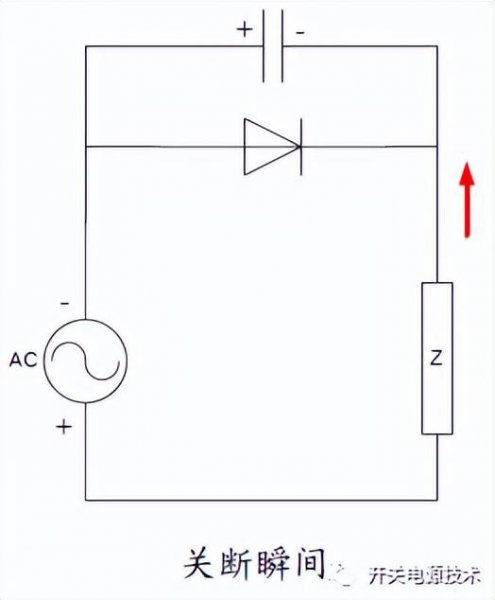

i. tF前，二极管由于存在空间电荷区，可以看作有并联一个结电容，二极管开通时，电容两端电压等于二极管两端电压（二极管导通电压）。

ii .tF时，二极管接反向电压，此时二极管并没有马上截止，二极管结电容向二极管放电，空间电荷区开始变宽。此时，二极管继续导通，但是电压降低，电流减小。

iii. t0时，二极管正偏继续导通，t0~t1阶段，虽然电流降到0，但是电容上的正电荷仍然存在，二极管正偏。t0~t1阶段是去除电容上的正电荷，t1时，二极管开始截止。

iv. t1时，二极管截止，t1~t2阶段反向电压对结电容（耗尽层）充电，直到二极管完全承受外部所加的反向电压，进入稳定的反向截止状态。

开通过程

i. 当加正向电压时，开始对电容充电，继续增加电压推动耗尽层变窄，tfr时进入稳定的正向导通状态。此时iF和uF满足二极管的伏安特性。
