电线的型号规格与型号怎么看 20类55种电线你认识多少

电线的型号规格与型号怎么看

今日小经验分享：20类55种电线你认识多少和电线的型号规格与型号怎么看方面的知识，接下来本站小编为大家介绍。

你真的了解电线吗？20类55种电线你认识多少？电线型号大全分享！

“电线”是电气系统重要组成部分，由电线实现电流、信息与用电设备连接，满足人们的不同用线需求。根据使用场景、作用不同，电线、电缆规格也存在较大差异。

在日常电线运用中，大多数人只关注线径、电流计算，对于电线的型号常常存在疏忽。

其实在满足载流之外，最重要的就是线材类型正确选择，来符合不同使用条件，确保线材选型匹配、设备稳定运行。

本文从线材的构成类型、20类55种线材规格解读、电线选用基础常识三个部分进行全面解析分享，希望为你在线材选用和掌握常用线材型号方面提供参考与帮助。

一、电线结构与型号解析

1、电线、电缆结构与型号

电线结构一般由导体、绝缘层、屏蔽层、保护层构成。其中导体一般有铜、铝、合金等类型。绝缘层一般有两种材料，分别是塑料和橡胶，塑料材料一般为聚乙烯、聚丙烯、聚氯烯等。橡胶材料指天然橡胶-苯乙烯-苯乙烯胶混合物、乙丙橡胶、丁基橡胶等。

屏蔽层一般有铝箔、HGP导电布组成，主要防止高频电波与产生感应电流，增加串扰。保护层一般有金属保护层、橡胶保护层、组合保护层，主要起到防拉力、压力、机械外伤等作用。

2、电线、电缆型号组成解读

电缆电线型号一般由八个代码组成：

第一部分:指用途代码，常见用途代码一般有三类，第一:不标为电力电缆，第二:字母K表示为控制电缆，第三:字母P表示为信号电缆。

第二部分:指绝缘代码，Z指油侵纸，X橡胶，V聚氯乙烯，YJ交联聚乙烯。

第三部分:指导体代码，不标为铜，L为铝材质。

第四部分:指内层代码，Q指铅包，L铝包，H橡套，V聚氯乙烯护套。

第五部分:指派生代码，D指不滴流，P干绝缘。

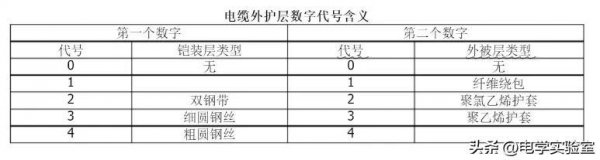

第六部分:指外保护层代码，参照附图执行。

第七部分:指特殊产品代码，TH指温热带、TA干热带。

第八部分:一般指额定电压，单位为KV。

具体组合型号含义，可参照第二部分常见型号分类执行。

二、常见型号分类与编号解读

在满足不同需求环境与功能使用下，我们常用电线、电缆类型一般有以下19类，分别是AV、BX、BV、BY、BBX、JVPV系列、RV、RIB、YJ、PY、SYV、NH-VV、RG、KVV、SBVV HYA、SFTP、UL2464、VGA、SDFAVP。具体型号、用途如下：

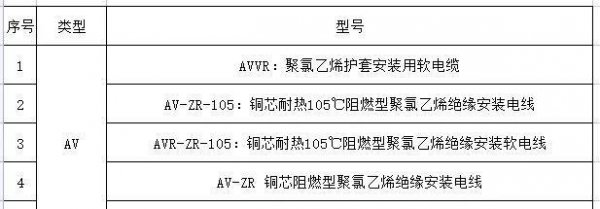

第一类: AV系列用于楼层中的对讲系统、安防报警系统、消防广播、电脑以及其它电子设备中。常用有5种型号，具体型号如下图：

第二类: BX适用交流500V及以下或直流1000V及以下的电气照明设备及照明装置。常用有5种型号，具体型号如下图：
