导读:上拉电阻的作用是什么,咱们可以来算一下上图中电容充电到90%电源电压所需要的时间。 根据下图公式,其中t是电容充电时间,V0是电容初始电压,V1是电容最终可以充到的电压,
上拉电阻的作用是什么

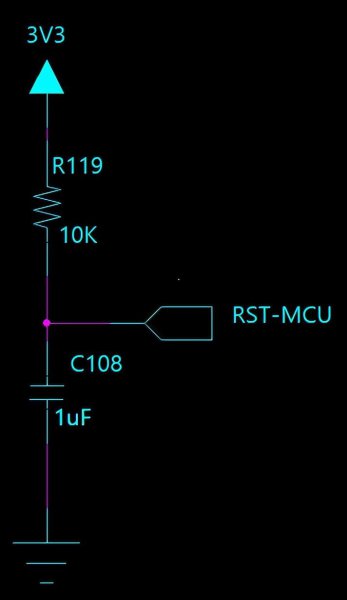

咱们可以来算一下上图中电容充电到90%电源电压所需要的时间。
根据下图公式,其中t是电容充电时间,V0是电容初始电压,V1是电容最终可以充到的电压,Vt是t时刻电容的电压。根据上图我们得到V0=0,V1=3.3V,R=10K,C=1uF,代入公式可以算出充电到90%电源电压需要时间t=23ms。
4、零欧电阻的作用
在电路中我们也会经常看到很多串联的0欧电阻,那么他们一般有什么作用呢?其实0欧电阻的阻值并不是真正的0欧,一般都是≤50mΩ,所以如果用在电源线上,也是要考虑功率的。作用很多,咱们列举几个:

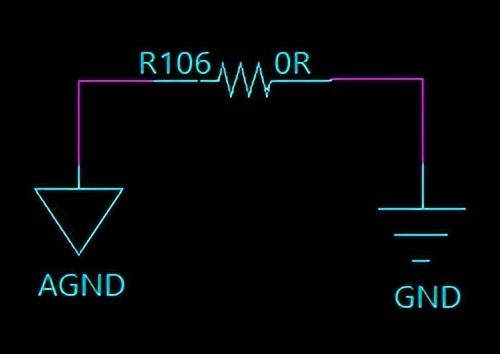

(1)数字电路和模拟电路往往要求两个地分开,此时就可以用0Ω电阻连接;
(2)如果一些信号线上不确定用多大的匹配电阻或者不确定是否需要安装时,就可以先用0Ω电阻贴上,特别是新板调试的时候;
(3)电源线上预留方便在调试的时候测试电流和跳线;
5、电阻的保护作用
有时候我们会看到电路图中有些信号线上串联了一些小电阻,比如22Ω、33Ω、100Ω等等,到底有啥用呢?
如果是高速线上使用,主要作用还是做阻抗匹配的,但是如果在一些接口上,比如串口上面使用,就可以起到一定的保护作用,特别是我们调试时拉出来使用的串口,由于我们手工拔插时会产生一个瞬间很窄的电压脉冲,
如果直接打到IO口,很可能损坏芯片(以前就遇到过),但是串联小电阻后,就可以吸收掉这部分能量以热的形式释放,比如5.1V-5mA的脉冲经过33Ω后就是5V左右了。
