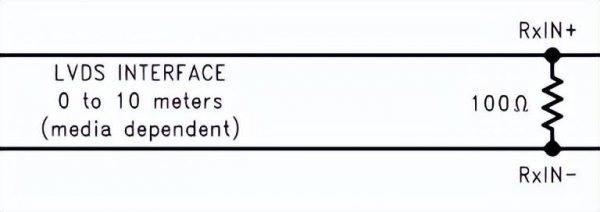

上拉电阻的作用是什么
3、电阻和电容组成的一些作用
电阻可以和电容组合用在RC低通滤波电路中或者RC复位电路。

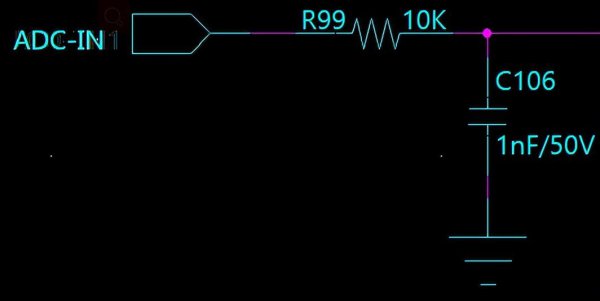

比如上图用在ADC检测输入信号的低通滤波电路中,根据下图公式可算的截止频率为f=15.915KHz,也就是说频率大于15.915KHz的信号衰减会大于3dB,滤除一些高频干扰或者其他不想要的高频信号,工作原理是利用电容的通交阻直特性。
单片机经常使用RC复位电路,如下图所示。
复位多长时间需要根据MCU的要求来选取合适的电阻和电容值,工作原理是3V3在打开的瞬间,电容电压不能突变,电容类似短路,使得RST复位引脚有个短暂的低电平复位信号。
然后随着电容的充电电量越来越接近3V3后,RST变为高电平,完成复位。
