导读:上拉电阻的作用是什么,二、电阻的其他作用 1、电阻的上拉和下拉作用 实际设计电路中经常在看到上拉电阻和下拉电阻,比如I2C通讯的SDA和SCL引脚就需要上拉。简单的说明如下:

上拉电阻的作用是什么

上拉电阻的作用是什么

二、电阻的其他作用

1、电阻的上拉和下拉作用

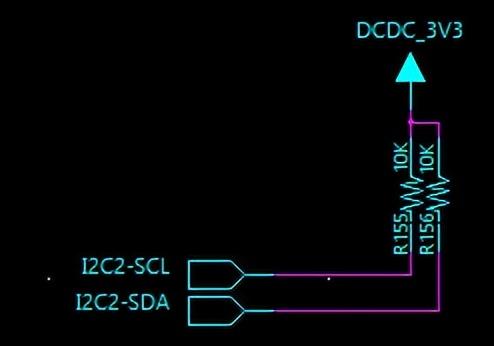

实际设计电路中经常在看到上拉电阻和下拉电阻,比如I2C通讯的SDA和SCL引脚就需要上拉。简单的说明如下:

(1)连接电源和器件引脚上的电阻叫做上拉电阻,作用是使该引脚平时状态使处于高电平;

(2)连接地和器件引脚上的电阻叫做下拉电阻,作用是使该引脚平时状态使处于低电平;

(3)这么做的可以使得信号在一般情况下处于一个确定的电平状态,防止没有信号输入时处于不确定的状态,提高抗干扰能力;

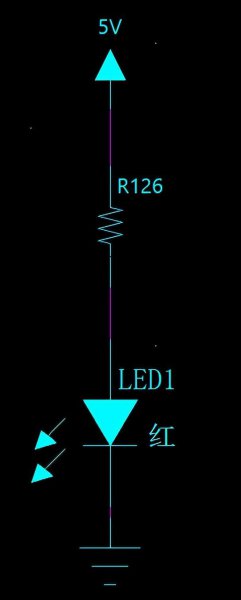

(4)同时也有限流的作用,所以选择的值不可以太小;

(5)常见有1K、2.2K、3.3K、4.7K、10K、47K和100K等值,这个值会影响到信号的上升沿坡度、引脚的电流能力,实际应用可按datasheet要求选取。

上拉电阻的作用是什么

2、电阻的阻抗匹配作用

信号或广泛电能在传输过程中,为实现信号的无反射传输或最大功率传输,要求电路连接实现阻抗匹配。

我们现在只要知道,信号在传输的时候,保证传输电路的阻抗匹配,就能实现最大功率输出,特别是高速信号,对PCB设计时的走线有阻抗要求。所以一般在一些电路中会有串联小电阻或者并联一个电阻来实现阻抗匹配。

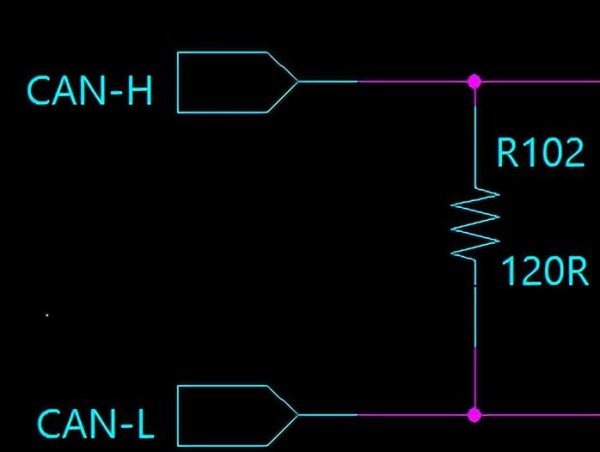

比如CAN线的终端匹配电阻、LVDS线的匹配电阻等等。
