上拉电阻的作用是什么 电阻分压、分流和限流作用介绍

上拉电阻的作用是什么

本文为您带来的是电阻分压、分流和限流作用介绍和上拉电阻的作用是什么的内容，接下来分享详细内容。

一、电阻的分压、分流和限流作用

电路的连接方式有串联和并联以及混联，我们来讲一下电阻的基本作用。

1、电阻分压作用

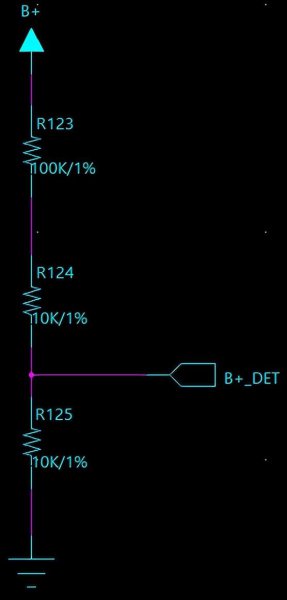

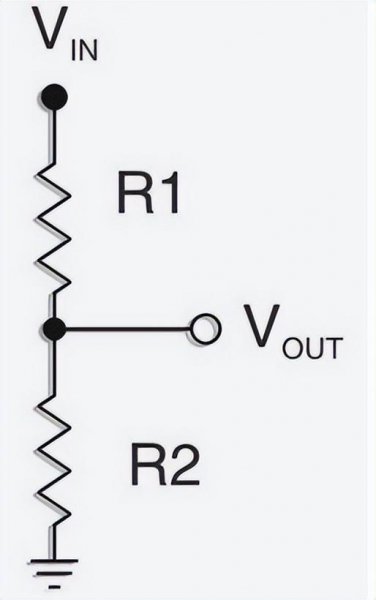

如下图所示，电阻的串联可以实现分压（串联电流相同，阻值不同电压不同），这在实际电路中常用在DCDC或者LDO电源的反馈电路、ADC电压检测电路等等地方，实际应用特点如下：

（1）根据所需的分压点电压选择合适的电阻值，Vo=Vin*(R2/R1+R2)；

（2）如果有静态电流的要求，则需选择大一点的电阻，防止对地电流过大；（3）分压出来的电压一般不作为供电电源，否则功耗会比较大；

（4）在要求比较精确的地方则需要选择1%的精密电阻。

2、电阻分流作用

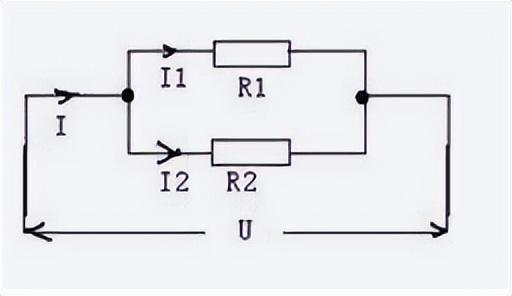

如下图所示，电阻的并联可以实现分流（并联电压相等，阻值不同电流不同），可在电路需要接几个不同额定电流的负载时使用。

3、电阻的限流作用

其实电阻的分压和限流作用是经常一起的，因为你串联了一个电阻来限流。

那么这个电阻两端也会有一定的压降，实际应用很多，比如常见的用LED来做电源指示灯之类电路就是此作用，如下图所示。那么这里的电阻值怎么选取呢？

首先我们要知道LED的工作压降，颜色不同，压降也不同。这里用到是普通的红色贴片LED，正向压降1.8-2V左右，假如你需要5mA电流，那么电阻值就是(5V-2V）/5mA=600Ω，所以选择620Ω的电阻即可。
