晶振电路的原理和作用

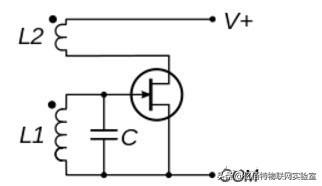

阿姆斯壮晶体振荡器:该电路在过去的几十年里一直被使用。它们广泛应用于再生无线电接收机中。在该输入中,来自天线的射频信号通过附加绕组磁耦合到振荡电路,并减少反馈以控制反馈回路中的增益。
最后,它产生了一个窄带射频滤波器和放大器。在晶体振荡器中,LC谐振电路被反馈回路取代。

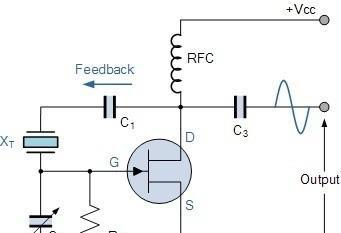

皮尔斯晶体振荡器:如下图,在电路中,晶振串联于电路中,晶振的作用决定振荡的频率。

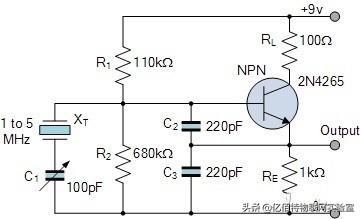

在输出和输入之间由ƒs提供低阻抗路径。在共振期间有180度的相移,以使反馈为正。
输出正弦波的振幅限制在漏极端子的最大电压范围内。
如表所示:无源晶振与有源晶振分别的特点与区别。
