电磁阀种类图片及名称及型号 电磁阀哪种型号质量好

电磁阀种类图片及名称及型号

一篇很详细的介绍是关于电磁阀哪种型号质量好和电磁阀种类图片及名称及型号的知识内容，一起跟随『领啦网』小编看看吧！

你知道电磁阀的种类和特点有哪些吗？

电磁阀有很多种，从原理上分为三大类:直动式电磁阀、分步直动式电磁阀、先导式电磁阀。一般情况下最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。下面分别介绍一下不同种类的电磁阀的特点。

直动式电磁阀

它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开;断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点:1.在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2.在零压差或真空、高压时亦可动作，但功率较大，要求必须水平安装。

分步直动式电磁阀

分步直动式电磁阀是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导孔和主阀活塞依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开;断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

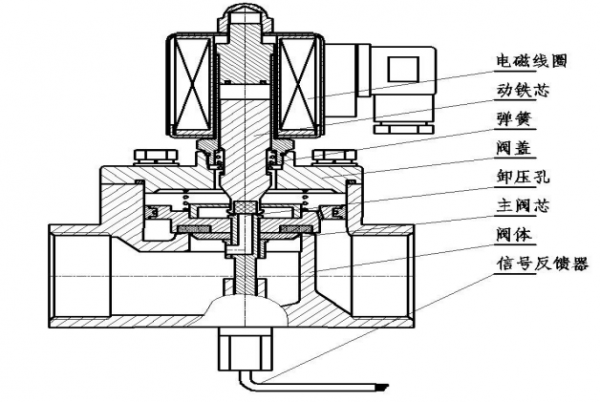

先导式电磁阀

先导式电磁阀，通电时，依靠电磁力提起阀杆，导阀口打开，此时电磁阀上腔通过先导孔卸压，在主阀芯周围形成上低下高的压差，在压力差的作用下，流体压力推动主阀芯向上移动将主阀口打开。

断电时，在弹簧力和主阀芯重力的作用下，阀杆复位，先导孔关闭，主阀芯向下移动，主阀口关闭;电磁阀上腔压力升高，流体压力向主阀芯加压，密封更好。

对于电磁阀有很多种类，比如两位两通，两位三通、两位五通单电控，两位五通双电控、三位五通中封，三位五通中泄，三位五通中压等等，它们都有不同的图形符号，下面看看电磁阀图形符号含义:

①用方框表示阀的工作位置，有几个方框就表示有几"位”，方框外部连接的接口数有几个，就表示几"通”；

②方框内的箭头表示油路处于接通状态，，但箭头方向不一定表示液流的实际方向；

③方框内符号“⊥”上或“T”表示该通路不通。
