cad捕捉不到点 一直跳来跳去

3. 某些CAD命令会自动关闭对象捕捉

CAD设计过程中有些命令虽然也要拾取点，但却会禁用捕捉。

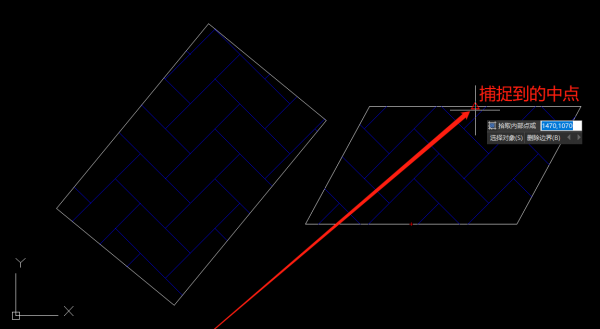

（1）CAD填充命令。在封闭区域内拾取点来创建填充时，为了避免点被定义到边界线上，便会自动将CAD对象捕捉关闭。

（2）MVSETUP命令。在用MVSETUP命令对齐两个视口的视图时，CAD捕捉也会临时失效。

除此以外，专业软件在执行某些功能时会自动设置命令所需的捕捉方式，[领啦网]小编这里就不逐一介绍了。

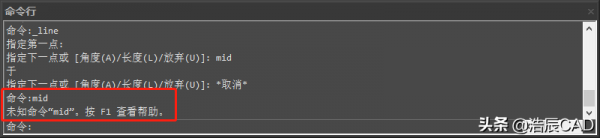

遇到这个问题的解决办法就是：在软件底部状态栏中点击【对象捕捉】按钮或通过快捷键【F3】启用对象捕捉即可。如下图所示：

4. 图纸本身存在问题

当CAD图纸中出现大量图形重叠时，由于系统同时捕捉到的点数量太多，反而不显示捕捉标记了。

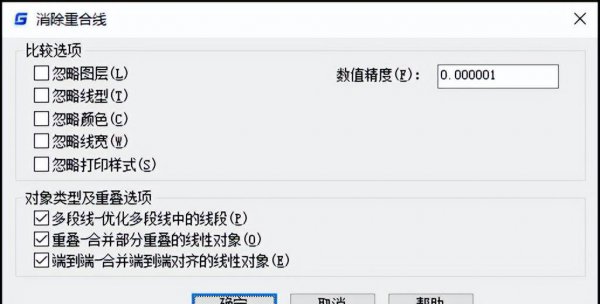

解决办法：通过调用CAD消除重合线：OVERKILL，消除图形中重叠的直线、多段线和图块等即可。如下图所示：

本文[领啦网]小编给大家分享了软件中CAD捕捉不到点的原因以及解决办法，希望可以帮到你。
