cad捕捉不到点 一直跳来跳去 捕捉点不受控制怎么解决

cad捕捉不到点 一直跳来跳去

小编为大家解答捕捉点不受控制怎么解决及一直跳来跳去方面的介绍，一起来了解了解吧。

CAD捕捉设置好了为什么捕捉不到点？一招帮你解决。

CAD对象捕捉可以快速指定现有对象的某个点（如：直线的端点或圆的圆心），而不是输入坐标。可CAD捕捉设置好了为什么捕捉不到点？

CAD捕捉不到点怎么解决？本文[领啦网]小编就来给大家分享一下软件中CAD捕捉不到点怎么解决吧！

CAD捕捉不到点的原因：

在CAD设计过程中，当遇到CAD捕捉不到点的情况时，一般是由以下几种原因导致的：

1. 未启用CAD对象捕捉或未勾选所需的对象捕捉模式；

2. CAD捕捉操作有误；

3. 某些CAD命令会自动关闭对象捕捉；

4. 图纸本身存在问题。

CAD捕捉不到点的解决办法：

1. 未启用CAD对象捕捉或未勾选所需的对象捕捉模式

在CAD软件中未启用对象捕捉或未勾选所需的对象捕捉模式时，无法捕捉到需要的点。

解决办法：启用对象捕捉及设置对象捕捉模式的选项，具体操作步骤如下：

（1）在CAD软件菜单栏中点击【工具】—【绘图设置】。如下图所示：

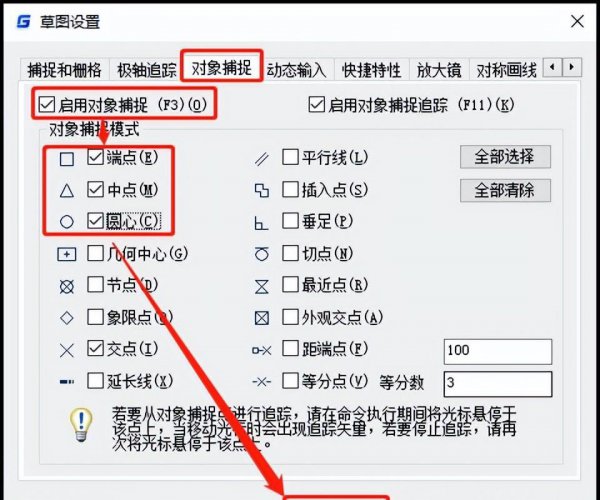

（2）执行命令后即可调出【草图设置】对话框，点击切换至【对象捕捉】选项卡，勾选【启用对象捕捉】，在【对象捕捉模式】组中根据实际需求勾选需要的对象捕捉模式选项。

如：中点、端点、圆心等，设置完成后点击【确定】。如下图所示：

2. CAD捕捉操作有误

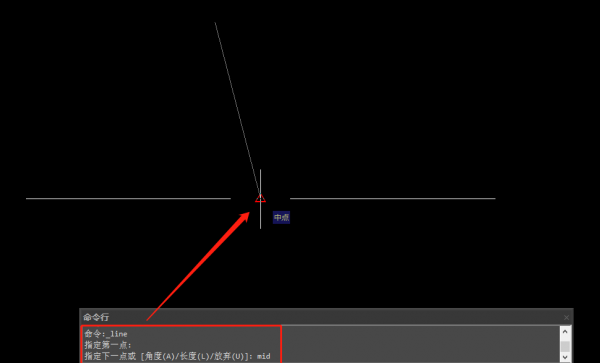

首先要了解CAD对象捕捉不是命令，其只是绘图中辅助定位的工具，并不能单独使用。

CAD捕捉工具只有在定位点时才有用，如果在没有执行任何命令时，想要调用CAD捕捉工具的话，系统便会提示未知命令。
