空开型号大全参数图

DZ47-60小型断路器，适用于照明配电系统(C型)或电动机的配电系统(D型)。主要用于交流50Hz/60Hz，额定电压至400V，额定电流至60A的线路中起过载、短路保护作用，同时也可以在正常情况下不频繁地通断电器装置和照明线路。

本产品符合GB10963.1、IEC60898-1标准。

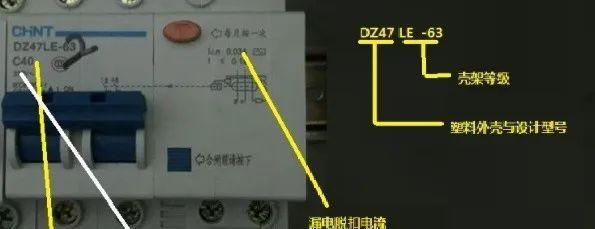

DZ—— 塑料外壳式断路器；47——设计序号；60——壳架等级额定电流。

断路器：是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

主要分类：

（1）按操作方式分：有电动操作、储能操作和手动操作；

（2）按结构分：有万能式和塑壳式；

（3）按使用类别分：有选择型和非选择型；

（4）按灭弧介质分：有油浸式、六氟化硫、真空式和空气式；

（5）按动作速度分：有快速型和普通型；

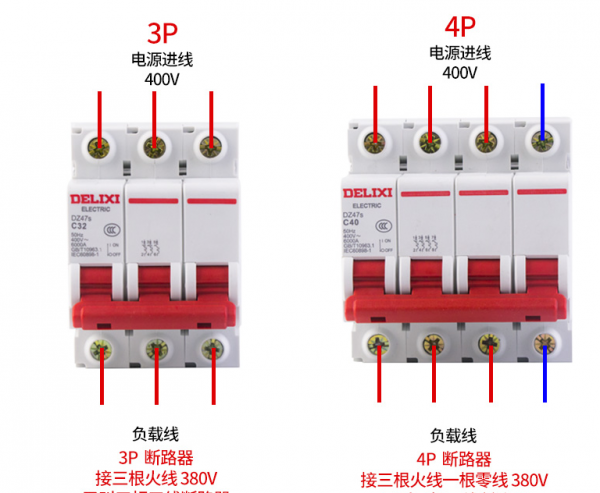

（6）按极数分：有单极、二极、三极和四极等；

（7）按安装方式分：有插入式、固定式和抽屉式等。

断路器的特性主要有：

额定电压Ue；额定电流In；过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器Icu；家用断路器Icn）等等。

额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。

额定电流（In）：这是配有专门的过电流脱扣继电器的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。

短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。

额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。

工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA均方根值的形式给出。

短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。国标《低压开关设备和控制设备低压断路器》（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力。

上述的关于通用品牌空气开关的参数解析跟空开型号大全参数图的全面知识讲解，希望能帮到您。
