RS232和485接口区别

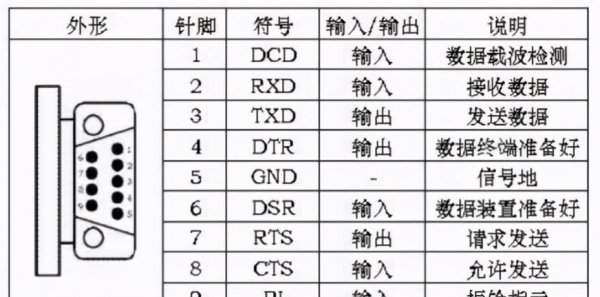

在DB9的9个引脚中，并不是所有的信号端都使用的，比如说RTS/CTS只有在半双工方式中作发送和接收时的切换用，而在全双工方式中，因配置双向通道所以不需要。

一般来说，在全双工方式中RS232标准接线只要三条线就足够了，两根数据信号线TXD/RXD，一根信号地线GND。

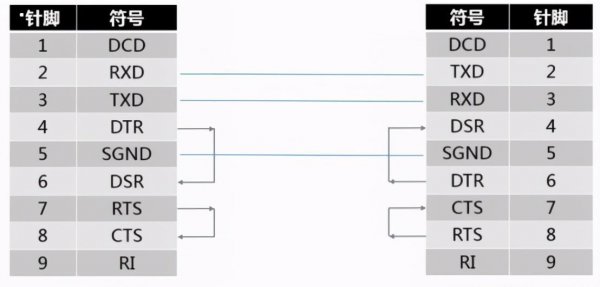

双方连接的方式是将TXD和RXD交叉连接，信号地直接相接，然后将各自的RTS/CTS，DSR/DTR短接，将DCD和RI悬空就可以。

RS485串行通信接口

为改进RS232通信距离短、速率低的缺点，EIA在基于RS422的基础上制定了RS485接口标准。RS485是平衡发送和差分接收。

因此具有抑制共模干扰的能力，它的最大传输距离为1200米，实际可达3000米，传输速率最高可达10Mbit/s。所以，一般在要求通信距离为几十米到上千米时，会广泛采用RS-485串行通信。

RS-485采用半双工工作方式，允许在简单的一对屏蔽双绞线上进行多点、双向通信，不过任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。

与RS232不同的是，RS485的工作方式是差分工作方式，所谓差分工作方式，是指在一堆双绞线中，一条定义为A，一条定义为B。

通常情况下，发送驱动器A、B之间的正电平在+2~+6V，是一个逻辑状态，负电平在-2~6V，是另一个逻辑状态，另有一个信号地C。

在RS485中还有一个使能端，使能端是用于控制发送驱动器与传输线的切断与连接。接收器与发送端作相同的规定，收发端通过平衡双绞线将AA与BB对应相连。

因为RS485是半双工通信方式，必须有个信号来相互提醒，根据前面说的，其实就是通过使能端来转换发送和接收的，这个使能端，你也可以认为是一个开关。

当开关也就是使能端信号为1时，信号就输出，当使能端信号是0时，信号就无法输出。

RS485标准物理接口也是9个引脚的，对于引脚定义有不同的标识。

1.英式标识为 TDA(-) 、TDB(+) 、RDA(-) 、RDB(+) 、GND

2.美式标识为 Y 、Z 、 A 、 B 、 GND

3.中式标识为 TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GND

RS485两线一般定义为： "A、B"或"Date+、Date-" ，也就是我们即常说的485+、485- 。

上述的关于两种接口详细接线图及其RS232和485接口区别的全面方法讲解，希望起一个抛砖引玉能解决您生活中的问题吧。
