一文详解RS232和RS485的区别之处。

有用过PLC的朋友，应该都知道PLC与控制设备之间的通信基本上都是基于串行通信接口，采用其对应的通信协议进行控制的。

而对于串行通信接口，包括RS232、RS422、RS485，RS422在三菱的PLC上我们就可以见到。

不过对于其他PLC及设备会相对稍微少一些，我们这篇文章重点是介绍一下RS232和RS485的区别。

RS232串行通信接口

我们先介绍一下RS232的接口标准，RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准，被广泛用于计算机串行接口外设连接，像有些老式PC机上就配置有RS232接口。

RS232的工作方式是单端工作方式，这是一种不平衡的传输方式，收发端信号的逻辑电平都是相对于信号地而言的。

RS232最初是DET(数字终端设备)和DCE(数据通信设备)一对一通信，也就是点对点，一般是用于全双工传送，当然也可以用于半双工传送。

此外，RS232是负逻辑，逻辑电平是±5~±15V，传输距离短，只有15米，实际应用可以达到50米，但是再长的距离就须加调制了。

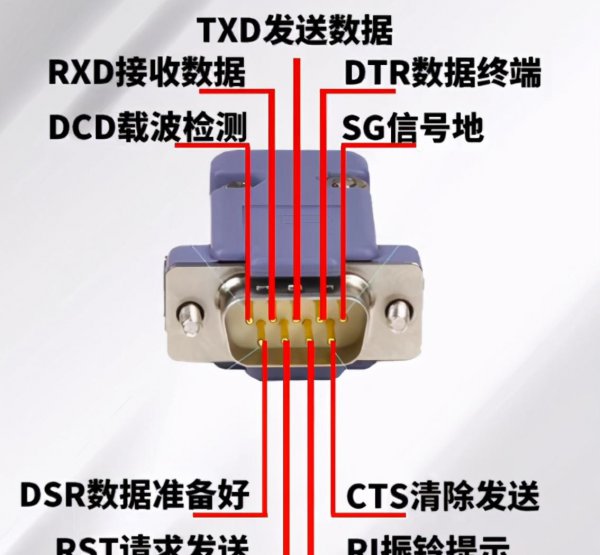

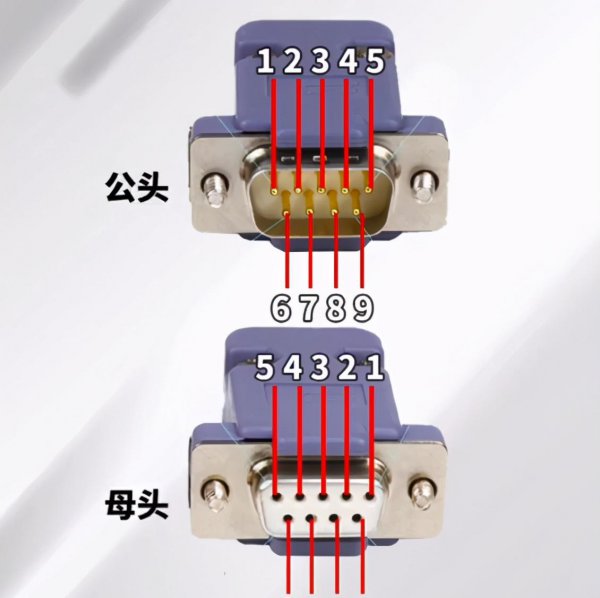

最初RS232标准物理接口是25个引脚的，因为常用的是9个引脚，后来就基本采用DB9连接器了，下面我们看一下RS232的DB9连接器的引脚定义。
