单相电机电容怎么接线

上面介绍的四种电机都有一个共同的特点，它们都有2个绕组，并且两个绕组的1-4两端直接连接在一起，作为电机的公共端，2个绕组的2-3两端为电源和电容接入端。

如果是正反转电机，它们两个绕组的线圈圈数，线径和电阻值是一样的。

如果是单向电机，两个绕组的线圈圈数，直径和电阻值是不一样的，电阻值小的绕组是运行绕组，电阻值大的绕组是启动绕组。

下面我们介绍这四类电机电容的接法：

一：分相启动式和正反转控制式电机电容的连接方法

分相启动式和正反转控制式电机电容连接是一样的，都有三个抽头，首先用万用表电阻挡测量三个线头之间的电阻值，电阻最大的两个线头之间串联启动电容；

余下的那个线头就是运行绕组2端与启动绕组4端连接在一起的电机公共线头，这线头接电源的一端。

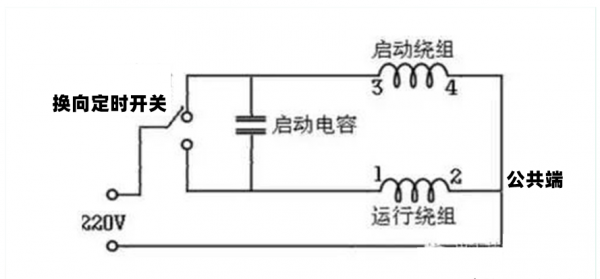

这也是正反转电机启动电容的接法，因为正反转电机两绕组参数都一样，不需区分谁是启动绕组谁是运行绕组，两绕组通过换向开关交替工作，交替承担着启动与运行的职责，如下图所示：

如果是单向电机，就要分清连接电容的两个线头哪个是运行绕组的线头，哪个是启动绕组线头，这时将万用表打到电阻当1欧姆量程，一只表笔接电机公共脚，另一只表笔分别测试另外两个线头的电阻值。

电阻值小的线头就是运行绕组2端引出的线头，这线头接电源的一端和电容的一脚。

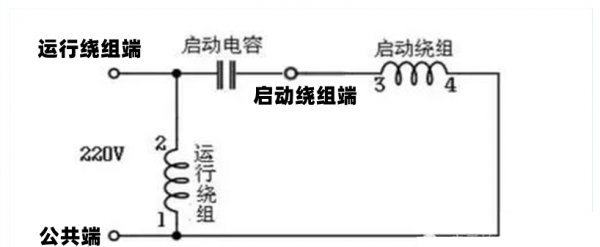

电阻值大的线头就是启动绕组3端引出的线头，这线头接电容另一脚。余下的一个线头是电机公共线头，接电源另一端，如下图所示：

二：带离心开关单相交流电机电容的接法

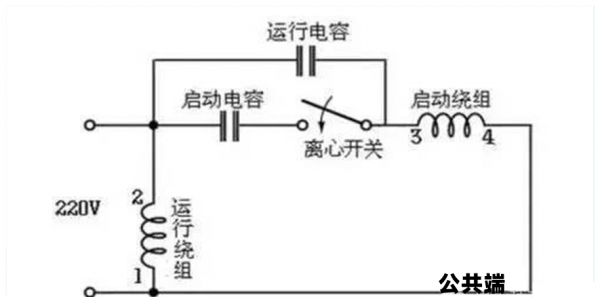

带离心开关单相交流电机有两种，一种是只带有启动电容的电机，另一种既有启动电容又带运行电容的电机，是双电容电机，首先我们介绍只带启动电容电机电容的接法：

1，电机内部有离心开关而只带启动电容的电机，外部也是三根线头，将万用表打到电阻当1欧姆量程，一只表笔接电机公共脚，另一只表笔分别测试另外两个线头的电阻值。

电阻值小的线头就是运行绕组2端引出的线头，这线头接电源的一端和电容的一脚；

电阻值大的线头就是启动绕组3端线头，也就是通过离心开关连接启动绕组的线头，这线头接电容另一脚。如图所示：
