单相电机电容怎么接线

正文核心导读：四种单相交流电机电容的接法和单相电机电容怎么接线的知识，接下来[www.lingla.com]小编就来介绍。

单相交流电机有四种类型，它们工作时都离不开电容，下面给大家讲解四种单相交流电机电容的接法，为了使电容正确的接入电机，必须要了解四种电机的结构和工作特点。

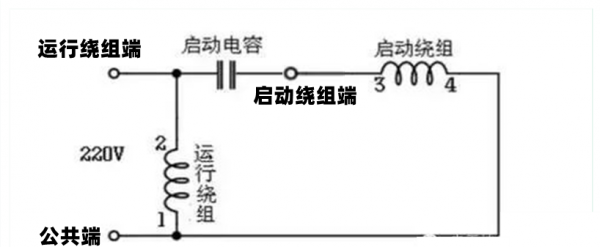

第一种，分相启动式电机，如图所示：

它由启动绕组来辅助启动，其启动转矩不大。运转速率比较稳定。常应用于电风扇，空调风扇电动机，洗衣机脱水电机等。

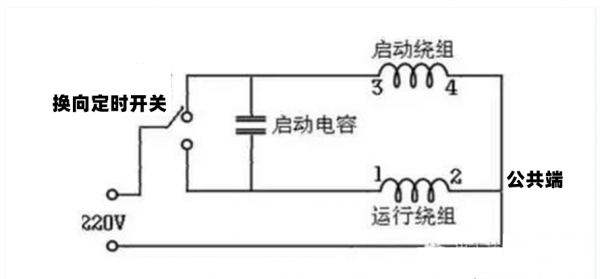

第二种，正反转控制式电机：

是正反转带定时开关的电机接线图，这种电机的启动绕组与运行绕组的线径与线圈数完全一致。一般洗衣机的洗涤电机用的就是这种电机。这种正反转电机的控制方法简单，只需加一个换向定时开关就能正常工作，这电机常用于洗衣机的洗涤电机，如下图所示：

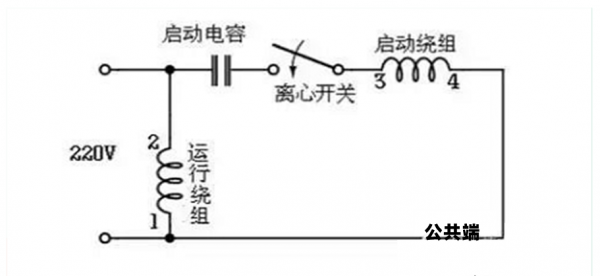

第三种，带离心开关和启动电容的单相电机：

这电机静止时离心开关是接通的，加电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时，离心开关便会自动弹开，将电容断开，这时启动电容完成任务。

启动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图所示。

第四种，即带离心开关和启动电容又带运行电容单相电机：

电机静止时离心开关是接通的，加电后启动电容参与启动工作，当转子转速达到额定值的70%至80%时，离心开关便会自动弹开，这时电容断开，起动电容完成任务。

而运行电容直接串接到起动绕组参与运行工作，是双电容电机，如图所示：
