电磁继电器的工作原理

「领啦网」网为你介绍了解原理可实现安全开关高压电路和电磁继电器的工作原理方面的讲解，接下来www.lingla.com站点小编为网友介绍。

继电器按照工作原理可以分为电磁式继电器、感应式继电器、电子式继电器等。他们各自的工作原理如下：

1、电磁式继电器的工作原理

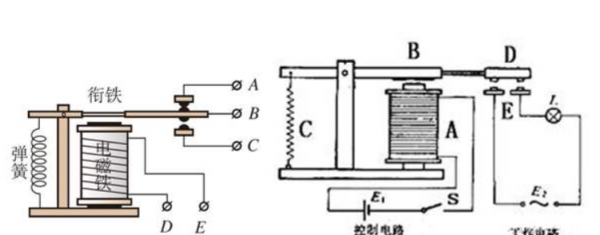

电磁继电器一般由铁芯、线圈、衔铁、触点**等组成的。控制原理如下：

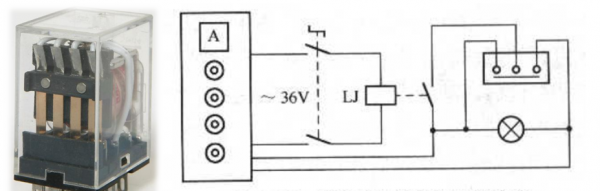

当闭合低压继电器电路的开关时，继电器线圈中就会有电流流过。根据电磁效应，此时线圈中的铁芯会产生电磁吸力。

衔铁会在电磁吸力的作用下克服弹簧的拉力和铁芯吸合，同时衔铁远端的开关片将和高压电路的开关触点闭合，高压电路导通。

当断开低压继电器电路的开关时，继电器线圈中的电流消失，铁芯的电磁吸力也跟着消失。

这时，衔铁会在弹簧的拉力下远离铁芯，远端的开关片也就同时和高压电路的开关触点断开，高压电路断开。

2、感应式继电器的工作原理

感应型继电器分为圆盘式和四极圆筒式两种，其基本工作原理是一样的：

给继电器线圈加一个动作电流时，继电器产生磁力与原磁场产生的磁力相互作用。当继电器磁力大于原磁场磁力时，圆盘转动。

当圆盘转速提高到一定值，框架随之发生偏转。这时，扇形齿轮与蜗杆啮合，扇形齿轮沿着蜗杆上升，最后接触点接通。

给继电器线圈的电流小于动作电流时，继电器产生磁力小于原磁场磁力，扇形齿轮以蜗杆断开，圆盘开始转动返回到初始位置，接触点断开。

从上面原理可以看到，感应式继电器可以实现感应电流大小来控制电路的开关。

3、电子式继电器原理

电子式继电器也叫作固态继电器，主要由输入(控制)电路，驱动电路和输出(负载)电路三部分组成。它的控制原理如下：

在输入端加载一定的控制信号，通常是脉冲信号。如果输入的脉冲信号符合通过，输出端就会导通，被控制电路接通。

如果输入端输入的脉冲信号没有通过，或者根本没有信号输入。输出端无法导通，被控制电路也就被断开。

结束语

总之，继电器都是通过低压的驱动电路来控制高压电路的通断。主要分为电磁式、感应式、电子式三种，我们可以根据实际需要选择对应的继电器。
