漏电保护器怎样接电线

今天介绍漏电保护器接线方法及注意事项和漏电保护器怎样接电线的知识内容，接下来「领啦网」小编为大家介绍。

生活中的漏电保护器可分为1P+N型、2P+N型、3P+N型这三种漏电保护器，它们的接线方法必须正确才能及时起到保护作用，对它们的接线方式分别如下：

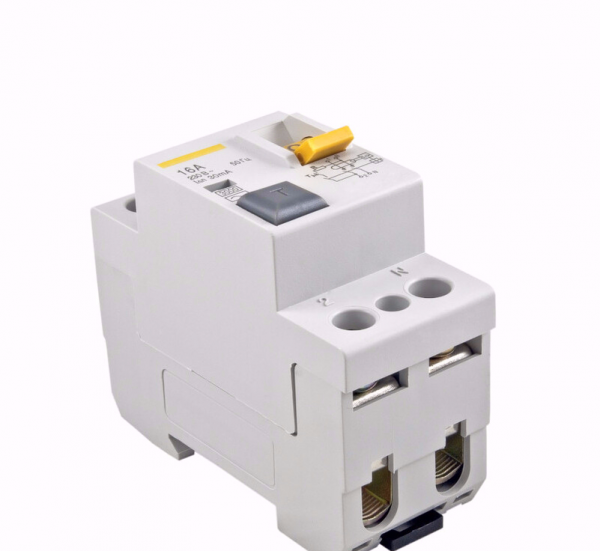

漏电保护器之1P+N型的连接方式

1、首先要用电笔测试出要连接的线路中的零线、火线，方便接下来的连接。

2、把零线首先接入上方有N符号标识的接口中，然后把火线接入它旁边的接口。

3、然后连接下方的2个接线口，火线、零线也要对应上方的顺序来连接。

漏电保护器之2P+N型的连接方式

它分别有上下各2个接口，上方的接口不再区分火线与零线的位置了。

但是为了统一接线规范或体现自己的专业度，还是要遵照“左火右零”的习惯进行连接，然后下方的两个接口一样要对应上方的位置接线。

漏电保护器之3P+N型的连接方式

前面两个都是使用在220V电压下的，连接相对比较简单，而这里说的是380V电压所用的漏电保护器，步骤如下：

1、它有上下各4个接线口，首先也是先要分清楚室内的相线、零线和地线。

2、然后把零线首先接在开关上方四个接口中有N字符的位置中，接下来把3根相线分别接入旁边的三个接口中。

3、最后对下方4个接口进行接线，其顺序是对应上面4个接口的零线、相线就可以了。
