双向可控硅工作原理图解

关于双向可控硅的型号及参数和双向可控硅工作原理图解的话题，接下来[领啦网]小编就来介绍。

在电力电子学领域，双向可控硅（TRIAC）是一种重要的半导体器件，它能够在交流电路中进行相位控制。本文将深入探讨双向可控硅的工作原理，并提供图解以辅助理解。

同时，我们还将介绍双向可控硅的常见型号及其关键参数。

双向可控硅由四层半导体材料构成，形成三个PN结，这种结构使得它可以在两个方向上导通。其最大的特点是能够通过门极信号来控制主电流的开启和关闭，从而实现对交流负载电流的控制。

接下来，我们将通过图解来说明双向可控硅的工作原理。

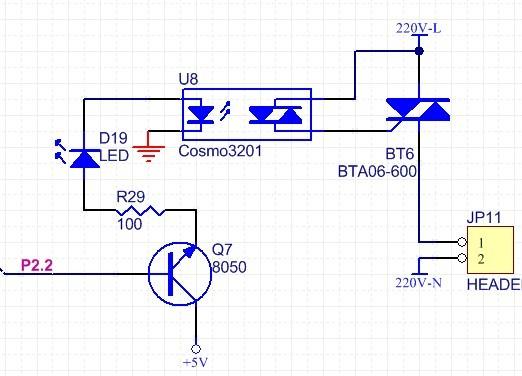

假设我们有一个连接到交流电源的电阻性负载，当电源的正半周到来时，如果给双向可控硅的门极施加一个正向触发电流，那么双向可控硅就会导通，电流流过负载。

当电源电压下降至不足以维持导通状态时，双向可控硅自行关闭。在负半周到来时，如果给门极施加一个负向触发电流，双向可控硅同样会导通。

这样，通过改变门极触发电流的时刻，我们可以控制双向可控硅导通的时间，从而控制流过负载的平均电流。

在实际应用中，双向可控硅常用于调光器、电机速度控制器、电热设备等场合。为了选择合适的双向可控硅，我们需要了解其型号和参数。

以下是一些常见的双向可控硅型号及其参数

1. BTA系列

这是最常见的双向可控硅系列之一，BTA后面通常跟着一个数字，表示其最大电流容量。例如，BTA20表示该双向可控硅可以承受20安培的交流电流。

2. BT136

这是一种中等功率的双向可控硅，通常用于小型电机控制或电源调节应用。

3. BT151

这是一款较高功率的双向可控硅，适合用于更大功率的负载控制。

在选择双向可控硅时，关键参数包括：

- 最大电流（I_T）：双向可控硅可以连续通过的最大交流电流。

- 最大电压（V_DRM）：双向可控硅可以承受的最大重复峰值电压。

- 门极触发电流(I_GT）：触发双向可控硅导通所需的最小门极电流。

- 门极触发电压（V_GT）：触发双向可控硅导通所需的最小门极电压。

- 关断时间（t_q）：双向可控硅从导通到完全关闭所需的时间。

了解这些参数对于设计电路和选择合适的双向可控硅至关重要。

例如，如果我们需要控制一个功率为1千瓦的电阻性负载，我们需要选择一个能够承受至少1.414倍负载电流（考虑到交流电的有效值与峰值之间的关系）和适当电压等级的双向可控硅。

最后，值得一提的是，双向可控硅的应用虽然广泛，但在使用时也需要注意其热稳定性和抗干扰能力。

由于其导通和关闭会产生较大的瞬时电流和电压，因此在设计电路时，必须考虑保护措施，如使用阻尼电路和散热装置，以确保双向可控硅的稳定运行和长期可靠性。

综上所述，双向可控硅是一种功能强大的半导体器件，其工作原理和型号参数的理解对于电子工程师来说至关重要。

通过本文的介绍，我们希望读者能够对双向可控硅有更深入的认识，并能在实际工作中做出恰当的选择和应用。
