交换机工作在osi的什么层

交换机工作在osi的什么层

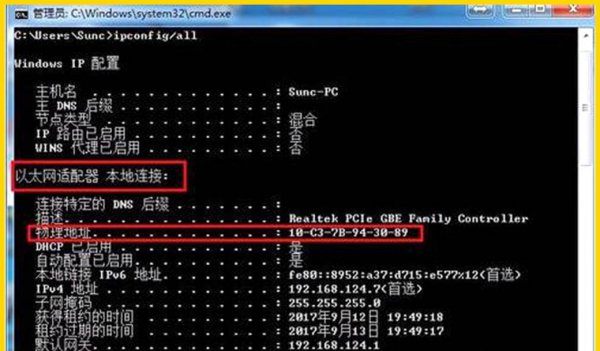

大家知道,世界上每一片网卡都会有一个唯一的MAC地址,它被生产厂家烧录在网卡的EPROM芯片中,它并不能像网卡IP一样随时被更改,所以大家习惯上叫它物理地址。

MAC地址有48位,共六个字段构成,用12个16进制数表示,如:01-27-EB-CE-7C-10。

前三个字节01-27-EB,由IEEE的RA负责给不同厂家分配的代码,称为“编制上唯一的标识符”(OUI),后三个字节CE-7C-10,由厂家自己指派,称为扩展标识符(唯一性)。

二、交换机原理:

交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的每个网线接口我们叫它port。而所有的port都挂在这条背部总线上。

交换机工作在osi的什么层

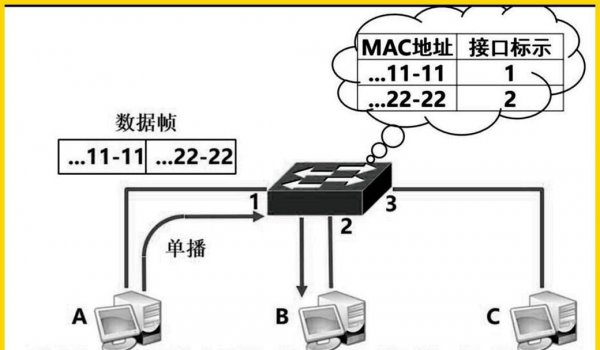

当port收到网络上发送的数据包后,交换机的单片机就会查找其存储的地址对照表,是否有终端MAC地址。

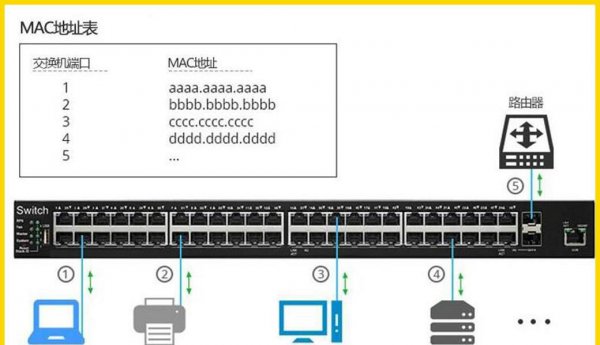

如果有,那么通过交换矩阵迅速将数据包传送到port。如果目的MAC不存在,交换机就会发生广播到所有的port,而终端接收口回应后,交换机就会再记录这个新的MAC地址,并把它添加入内部MAC地址表中,以便下次使用。在带网管功能的交换机上,可以输入命令查看这个MAC地址表。

当然这个MAC地址表记录是有时限的,当交换机关机或者300s内未发生通信,它就会清空记录表。

交换机工作在osi的什么层

举一个例子,A机准备传数据给B机。通过交换机的话,交换机但不知道转发数据所需的MAC地址,A机就发送一个ARP请求,B收到后返回其MAC地址,A用此MAC封装数据包并发送给交换机,交换机就开始查找这个MAC地址表,将该数据包转发到B相应的端口。

这种基于MAC的数据链路层交换机,我们通称为二层交换机,只做转发,不能自己去设置IP地址,一般都是用于网络接入层和汇聚层。

而带有路由功能,可以自己设置IP的网络层的交换机,我们叫它三层交换机,一般用于网络的核心层。

三、交换机指标

一般交换机我们只看两个指标,背板带宽和包转发率。

1、背板带宽:指交换机里的单片机和数据总线间所能吞吐的最大数据量。

一台24口千兆交换机,它的背宽应该为48Gbps,当然越宽越好。

背板带宽=端口数量×端口速率×2。

背板带宽=24X1000X2/1000=48Gbps。

2、包转发速率(吞吐量):是指在不丢包的情况下,单位时间内通过的数据包数量。

还是拿24口千兆交换机为例,满配时,它的吞吐量应达到24×1.488 Mpps=35.71 Mpps,保在所有端口全部线速工作时,数据包不会丢失。

不过,一分价钱一分货,同样是千兆交换机,随着端口多少,及上述这两个指标的不同,价格千差万别。

例如:24口二层千兆交换机CISCO C1000-24P-4X-L,包转发率是41.67Mpps,价格只需6400元,而它的 WS-C3750X-24P-L二层千兆交换机,背宽为160Gbps,包转发率是65.5Mpps,它的价格就要到1.4万元。

上述的关于学习交换机的原理知识及其交换机工作在osi的什么层的全面介绍了,希望给网友们带来一些相关知识。
