线路差动保护的原理及作用 通俗易懂解释(4)

线路差动保护的原理及作用

当母线并列运行时，母联死区动作时间=母联开关动作时间＋母联死区延时+差动动作时间；

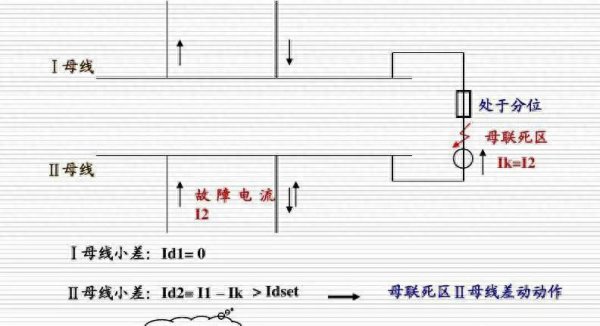

当母线分列运行时母联死区故障，瞬时动作。

其实对于母线来说，并列和分列时，母联死区故障也会动作于不同的母线保护，下面两幅图让你一目了然。

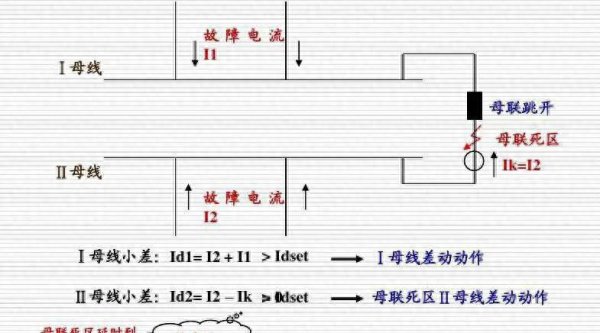

并列时母联死区故障示意图

模拟母联CT装设在靠近II母侧，注意所加电流使I母差动先动作，动作后故障电流还在。

并给母线保护开入母联跳位信号，从而启动母联死区保护，使II母产生差流，II母差动动作，最终切除故障。

上面(领啦网网)为您介绍的通俗易懂解释及其线路差动保护的原理及作用的具体介绍，希望大家能喜欢！
