线路差动保护的原理及作用

上述分享的线路差动保护的原理及作用 通俗易懂解释的具体介绍，希望给网友们带来一些知识。

一、差动保护原理

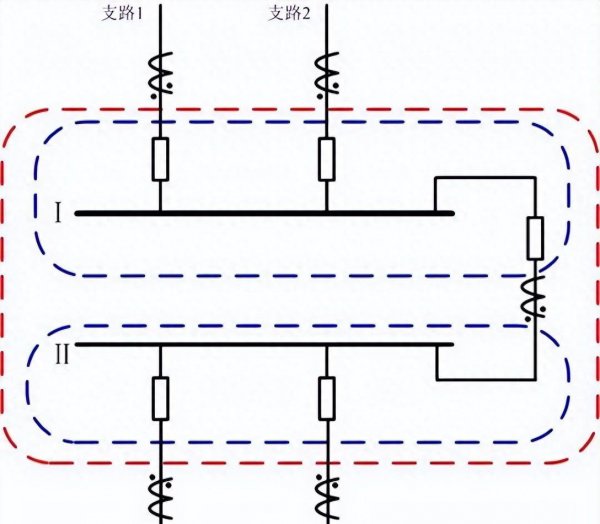

是由1个大差元件、2个小差元件组成；大差作为起动元件，用以区分母线区内外故障；小差作为故障母线的选择元件，用于判别哪段母（X-F）生故障。

大差元件不需计算母联电流，也不需判别每一支路是运行于I母还是II母；而I母小差、II母小差元件则需要计入母联电流，也需判别每一支路是运行于I母还是II母。

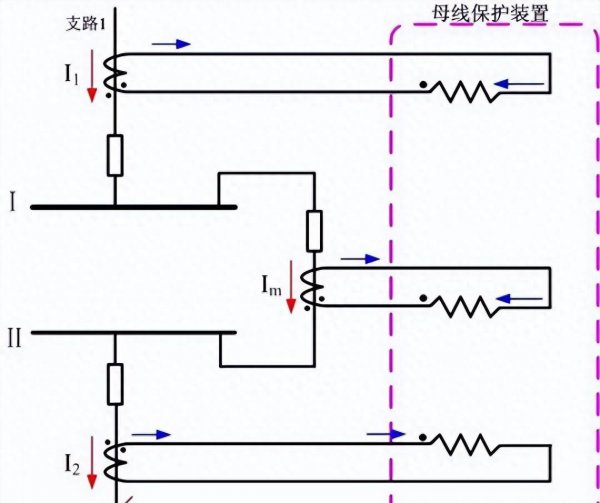

当母联用一组CT时，则需考虑CT极性问题，因其决定小差的计算公式，如母联CT极性与II母支路极性相同时，当支路2发生故障，理论上大差、I母、II母小差元件均应无差流。

上图大差、I母小差、II母小差数值为：

当II母发生故障时，则大差元件、II母小差元件应有很大的差流，I母小差元件应没有差流，II母差动动作。
