隔离开关型号及图片

文章导读：隔离开关型号及图片的相关介绍，很不错的经验小知识，建议收藏哦！

配电房值班电工都知道：因为隔离开关没有消弧装置，所以不可带负荷分闸或合闸隔离开关！

那么，配电房内有隔离开关吗？我们只有首先认清哪个是隔离开关，在工作中才不至于犯下隔离开关拉弧爆炸的严重错误。

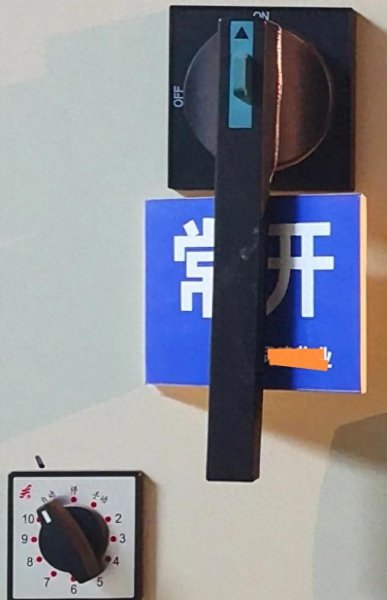

配电房内大都配有电容补偿柜，电容补偿柜面板上的长柄旋转开关就是隔离开关！图中挂着“常开”标牌的开关就是隔离开关（型号是QSA-800/3P）。

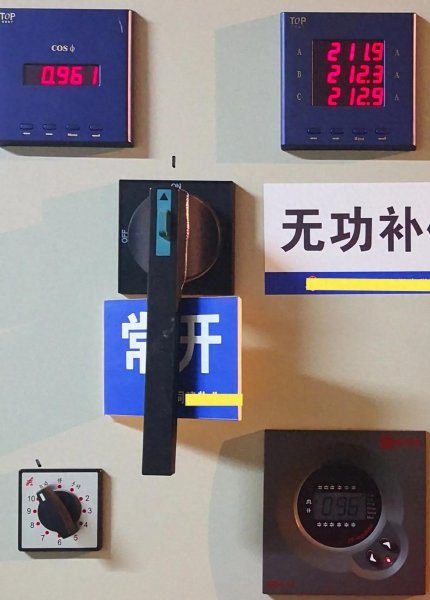

电容补偿柜的电流达到212A，在这么大的电流下，若直接分闸或合闸隔离开关，将会造成相间弧光短路，轻则损坏开关，重则爆炸伤人。

在配电房全面停电检修时，必然要首先将电容柜卸载；在检修补偿柜时，必然要打开补偿柜前柜门。

我们该如何正确操作呢？

电容柜卸载时，只需将左下角的开关旋钮由“自动”旋转到“停”即可。

切不可还没有卸载电容就扳动右上方的隔离开关！（隔离开关只是在打开补偿柜柜门时操作，建议在手柄上加锁以防误操作。）若在“手动”状态，可逐组卸载电容后再旋转到“停”位。

单独检修补偿柜需打开补偿柜前柜门时，应首先将左下角的开关旋钮由“自动”旋转到“停”，在卸去负载的前提下，扳动右上方的隔离开关，由“ON”位转到“OFF”位就可打开柜门。

有的电容补偿柜若没有图2所示左下方的旋钮开关，则可操作图1右下方的功率补偿自动控制器，按设置键调到手动，再退出电容。

在交流电路中，如果电容器带电荷再次合闸，则电容器可能承受2倍以上的额定电压（峰值），这对电容器是有害的，会产生很大的冲击电流，导致熔体熔断或断路器跳闸。

手动或自动投切时，若在短时间内需反复投切，投切间隔时间应不少于30秒，最好为60秒以上，让电容器有足够的放电时间。

巡检注意事项

1、观察电容柜电流表，保证每相电流相差不超过±5％，若发现不平衡，立即退出运行，检查电容器。（因三相的电容负载相同，三相电流应相等，若不相等，则可能有一组电容损坏）

2、电容器外壳有无凹凸不平及鼓肚现象；

3、各接头接触是否良好，有无发热，变色现象；

4、电容器组有无异常响声或放电火花；

5、电容器有无异常气味。

总之，配电房内最危险的柜子就是配有隔离开关的电容补偿柜。
