汽车发动机连杆生产工艺全解，专业

连杆是汽油发动机和柴油发动机上极为关键的零部件，品种繁多，数量需求巨大，其中汽车发动机需求量最多。今天，带大家了解一下连杆制造的相关知识。

连杆的结构及作用：

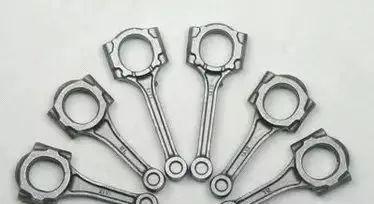

连杆是较细长的变截面非圆形杆件，其杆身截面从大头到小头逐步变小，以适应在工作中承受的急剧变化的动载荷。

它是由连杆大头、杆身和连杆小头三部分组成，连杆大头是分开的，一半与杆身为一体，一半为连杆盖，连杆盖用螺栓和螺母与曲轴主轴颈装配在一起。

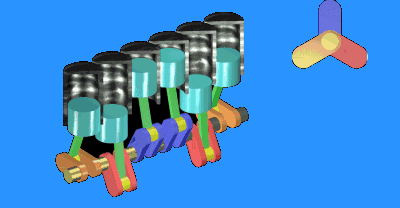

连杆是连接活塞和曲轴，并将活塞所受作用力传给曲轴，将活塞的往复运动转变为曲轴的旋转运动。

它是汽车发动机主要的传动构件之一，它是把作用于活塞顶部的膨胀气体压力传给曲轴，使活塞的往复直线运动变为曲轴的回转运动，以输出功率。

工件材料和毛坯：

连杆的材料大多采用高强度的精选45钢、40Dr钢等，并经调质处理以改善切削性能和提高抗冲击能力，硬度要求45钢为HB217～293，40Dr为HB223～280。

也有采用球墨铸铁和粉末冶金技术的，可降低毛坯成本。

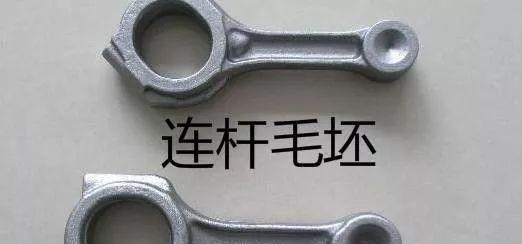

钢制连杆的毛坯一般都是锻造生产，其毛坯形式有两种：一种是体、盖分开锻造；另一种是将体、盖锻成一体，在加工过程中再切开或采用胀断工艺将其胀断。

另外为避免毛坯出现缺陷，要求对其进行100%的硬度测量和探伤。

连杆加工工艺过程：

1、定位及夹紧

（1）粗基准的正确选择和初定位夹具的合理设计是加工工艺中至关重要的问题。

在拉连杆大小头侧定位面时，采用连杆的基准端面及小头毛坯外圆三点和大头毛坯外圆二点粗基准定位方式。

这样保证了大小头孔和盖上各加工面加工余量均匀，保证了连杆大头称重去重均匀，保证了零件总成最终形状及位置。

（2）在连杆杆和总成的加工中，采用杆端面、小头顶面和侧面、大头侧面的加工定位方式。

在螺栓孔至止口斜结合面加工工序的连杆盖加工中，采用了以其端面、螺栓两座面、一螺栓座面的侧面的加工定位方法。

这种重复定位精度高且稳定可靠的定位、夹紧方法，可使零件变形小，操作方便，能通用于从粗加工到精加工中的各道工序。

由于定位基准统一，使各工序中定位点的大小及位置也保持相同。这些都为稳定工艺、保证加工精度提供了良好的条件。
