电磁阀的工作原理
这些你知道吗?盘点关于电磁阀结构原理及特点和电磁阀的工作原理的相关经验,接下来领啦网小编为网友介绍。
一、解读 | 电磁阀结构原理

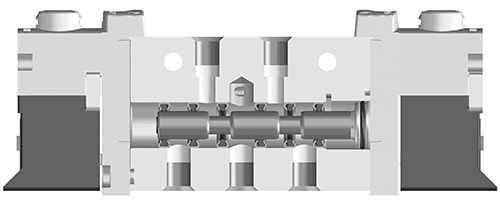

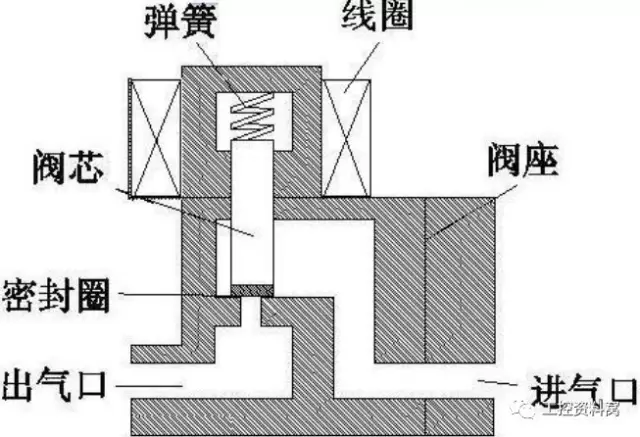

看了动态图之后,是不是发现电磁阀的工作原理非常的简单呢!电磁阀未上电时,阀针在弹簧的作用下,将阀体的通道赌住,电磁阀处于截止状态。当线圈接通电源时,线圈产生磁力,阀心克服弹簧力向上提起,阀内通道打开,电磁阀处于导通状态。
简单点,电磁阀分三大类
电磁阀原理上分为三大类:直动式、分步直动式、先导式。
现在从简介、原理、特点三方面做了一个总结。
1、直动式电磁阀
简介:

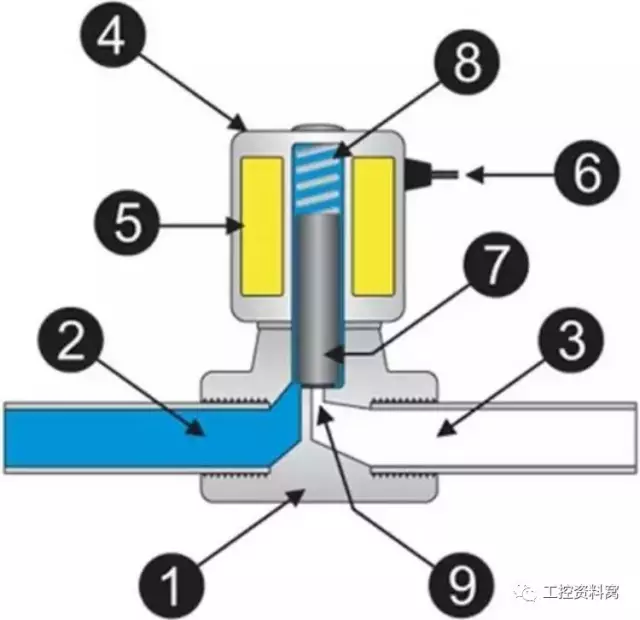

有常闭型和常开型二种。常闭型断电时呈关闭状态,当线圈通电时产生电磁力,使动铁芯克服弹簧力同静铁芯吸合直接开启阀,介质呈通路。
当线圈断电时电磁力消失,动铁芯在弹簧力的作用下复位,直接关闭阀口,介质不通。结构简单,动作可靠,在零压差和微真空下正常工作。常开型正好相反。如小于φ6流量通径的电磁阀。
