电脑电源线接法图解 详解电脑电源线连接方式和原理

作者:李青青 更新:2024-03-12 04:33:44 来源:领啦网
导读:电脑电源线接法图解,相对于大多数人详解电脑电源线连接方式和原理和电脑电源线接法图解的相关介绍,接下来一起来看看吧。 电脑电源线是电脑运行必不可少的一部分,它将电脑与电源之

电脑电源线接法图解

相对于大多数人详解电脑电源线连接方式和原理和电脑电源线接法图解的相关介绍,接下来一起来看看吧。

电脑电源线是电脑运行必不可少的一部分,它将电脑与电源之间建立起了联系。

在电脑组装或调试时,正确的接法对电脑的正常运行和电脑硬件的寿命都起着至关重要的作用。

电脑电源线接法图解

电脑电源线接口类型

现在市面上常见的电脑电源线有两种接口类型:一种是ATX20PIN电源接口,一种是ATX24PIN电源接口。

这两种接口都是用于主板的电源连接,区别在于ATX24PIN接口更为先进与稳定,对于高配置的电脑来说也更为稳妥。另外,在电源线接口方面还有CPU电源接口(一般为8PIN)和显卡电源接口(6PIN和8PIN)等。

电源线接法

一般情况下,插上电源线后电脑就能正常开机,但是,在接口插入不正确时,可能会导致电脑无法正常启动或部分硬件损坏。因此电源线接口的插入次序十分重要。

电脑电源线接法图解

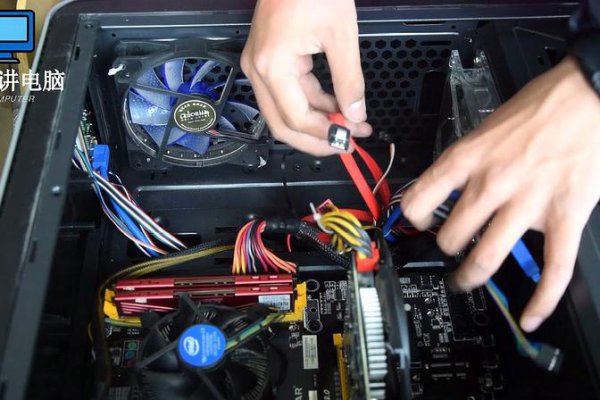

下面,我们以ATX24PIN接口为例,介绍一下电源线连接的步骤及注意事项:

1.拆下电脑主机侧盖

拆下电脑主机的侧盖,以方便接下来的操作。

2.插入24PIN主板电源接口

找到电源线连接器上的24PIN接口,将其插入到主板上相应的电源接口中。当插入时,应先确定插口位置,避免折断或损坏接头。

3.CPU电源接口及显卡电源接口的连接

在ATX24PIN接口连接完成后,将CPU电源接口和显卡电源接口进行相应的连接,即可完成电源线的连接。

值得注意的是,不同的CPU和显卡的电源接口不一定相同,需要根据自行电脑要求进行相应的选择。

电脑电源线接法图解

电源线连接原理

电源线连接的原理主要归结为:主板电源接口通过连接到电源,将交流电转换为直流电,并经由主板电路传递给显卡、CPU、硬盘等电脑硬件,以保证它们都能正常地运行。由于主板需要多种不同电压的电源:+3.3V、+5V和+12V,所以不同颜色的电源线分别代表不同的电压信号:

红色为+5V

黄色为+12V

橙色为+3.3V

黑色为地线

在电源线连接过程中,一般可以可按照正负极进行区分,正极一般标识为“+”,而负极则标识为“-”号,电源线接口的顺序与其相应的位置和极性也是需要注意的。当本机顶部LED灯亮起时,即为插好电源线并连接正常。

总结

正确接法对于保障电脑的正常运行和电脑硬件的寿命非常重要。

要根据自己电脑的需要选择相应颜色的电源线,将电线按对应接口插入即可,特别在插入ATX24PIN电源接口时也要注意,担心扫错接头方向而造成毁坏。

另外,在连接完成后,可启动电脑检测各个硬件是否连接正确,如有不正常则需要及时调整,以避免损坏电脑硬件。
