机电脑箱线与主板连接图 电脑主板接线法与操作步骤

机电脑箱线与主板连接图

[领啦网]网为你介绍电脑主板接线法与操作步骤和机电脑箱线与主板连接图的介绍，请看下面详细的介绍。

电脑主板接线法：

好多网友反映说电脑主板有好多接口，自己想拆下来整理下，不知道怎么装回去，电脑组装机小白也不懂，下面跟着[领啦网]小编为你解答。

这是华硕主板接线口，如下图所示

主板的主要接口可以大致分为四大类，即硬件接口、电源接口、机箱前置接口、后置I/O接口。

硬件接口包括：

CPU插座、内存插槽、显卡插槽、M.2插槽、SATA插槽、其他PCIE插槽、风扇接口。

电源接口包括：

CPU 4+4Pin供电、主板24Pin供电、PCIE辅助供电。

机箱前置接口：

开机重启键及硬盘指示灯、USB2.0接口、USB3.0接口、音频接口。

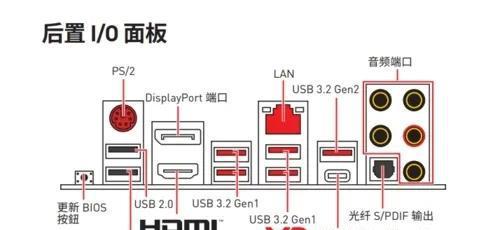

后置I/O接口：

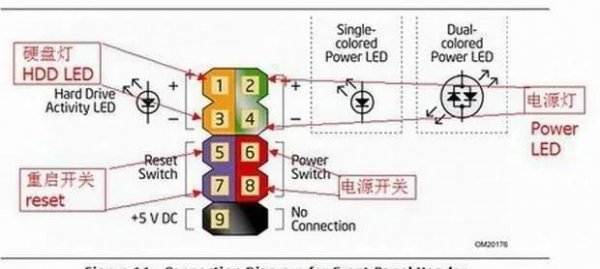

这是前面板插线接口，插口线一般都有提示的，主板的Power(电源开关)、Reset(重启开关)这几种设备是不分方向的，只要弄清插针就可以插好。而HDD LED(硬盘灯)、POWER LED(电源指示灯)一定要插正确，区分正负极即可。如下图所示

一般容易出错是前面板连接线，下面是详细介绍前面板图文
