华硕b660主板接线图解 电脑主板接线步骤与教程

华硕b660主板接线图解

全面为您解析电脑主板接线步骤与教程和华硕b660主板接线图解方面的经验，一起来了解了解吧。

好多网友反映说电脑主板有好多接口，自己想拆下来整理下，不知道怎么装回去，电脑组装机小白也不懂，下面跟着「领啦网」小编为你解答。

这是华硕b660主板接线口，如下图所示：

主板的主要接口可以大致分为四大类，即硬件接口、电源接口、机箱前置接口、后置I/O接口。

硬件接口包括：

CPU插座、内存插槽、显卡插槽、M.2插槽、SATA插槽、其他PCIE插槽、风扇接口。

电源接口包括：

CPU 4+4Pin供电、主板24Pin供电、PCIE辅助供电。

机箱前置接口：

开机重启键及硬盘指示灯、USB2.0接口、USB3.0接口、音频接口。

后置I/O接口：

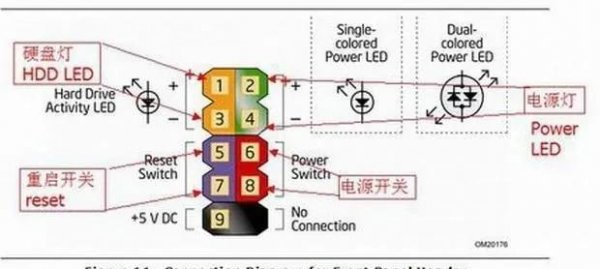

这是前面板插线接口，插口线一般都有提示的，主板的Power(电源开关)、Reset(重启开关)这几种设备是不分方向的，只要弄清插针就可以插好。

而HDD LED(硬盘灯)、POWER LED(电源指示灯)一定要插正确，区分正负极即可。如下图所示

一般容易出错是前面板连接线，下面是详细介绍前面板图文
