PCI-E x1/x4/x8/x16四种插槽区别是什么？

我们知道，为了满足工业使用领域的扩展需要，工控机都会配备PCIe插槽，PCIe属于高速串行点对点双通道高带宽传输，所连接的设备分配独享通道带宽，不共享总线带宽。

主要支持主动电源管理，错误报告，端对端的可靠性传输，热插拔以及服务质量（QOS）等功能。

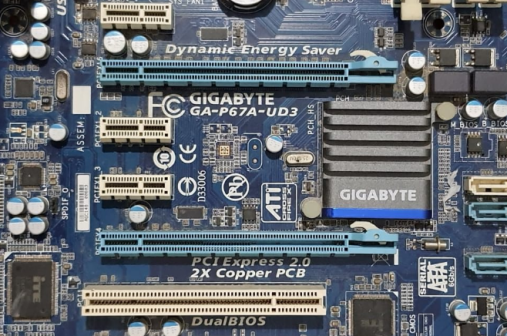

现在PCIe插槽已经成为了主板上的主力扩展插槽。基本集中在PCIex1/x4/x8/x16四种上，那么这四种插槽又有何不同呢？下面我们就一起来了解一下吧。

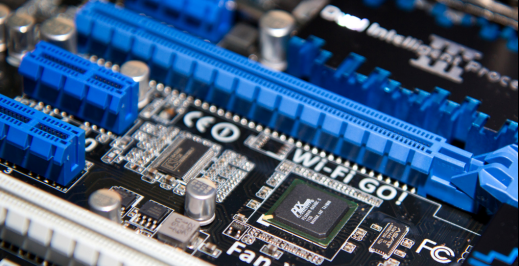

一、PCIex16插槽

PCIex16插槽，主要用于显卡以及RAID阵列卡等，这个插槽拥有优良的兼容性，可以向下兼容x1/x4/x8级别的设备。

可以说是PCIex16插槽是PCI-E的万能插槽。PCIex16插槽常用于显卡，与中央处理器直接相通，在物理位置上直接靠近CPU。

这样显卡与处理器之间的数据交换就可以减少延迟，让系统的性能可以得到充分的发挥。

二、PCIex8插槽

为了兼容性，PCIex8插槽通常加工成PCIex16插槽的形式，但数据针脚只有一半是有效的，也就是说实际带宽只有真正的PCIex16插槽的一半。

可以观察主板布线，x8的后半段没有线路连接，甚至针脚也没有焊接。

三、PCIex4插槽

与PCIex8插槽一样，PCIex4插槽为了兼容性，现在多数也是做成PCIex16插槽的形式。

或是扩展为M.2接口，用于安装M.2SSD、M.2无线网卡或者其它M.2接口设备，其余扩展卡则留给PCIex1插槽负责。

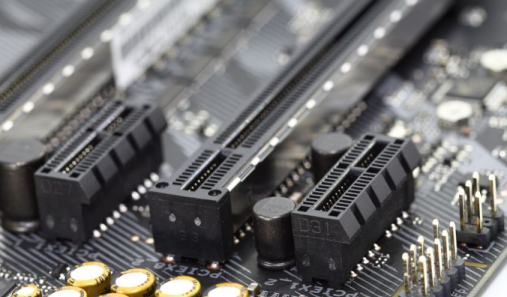

四、PCIex1插槽

PCIex1插槽的长度是最短的，仅有25mm，相比PCIex16插槽，其数据针脚是大幅度减少至14个。PCIex1插槽的带宽通常由主板芯片提供。

主要用途是独立网卡、独立声卡、USB3.0/3.1扩展卡等都会用到PCIex1插槽，甚至可以通过转接线给PCIex1插槽装上显卡，用来挖矿或者实现多屏输出。
